专利号: 201821508479X
申请人: 刘四凤
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

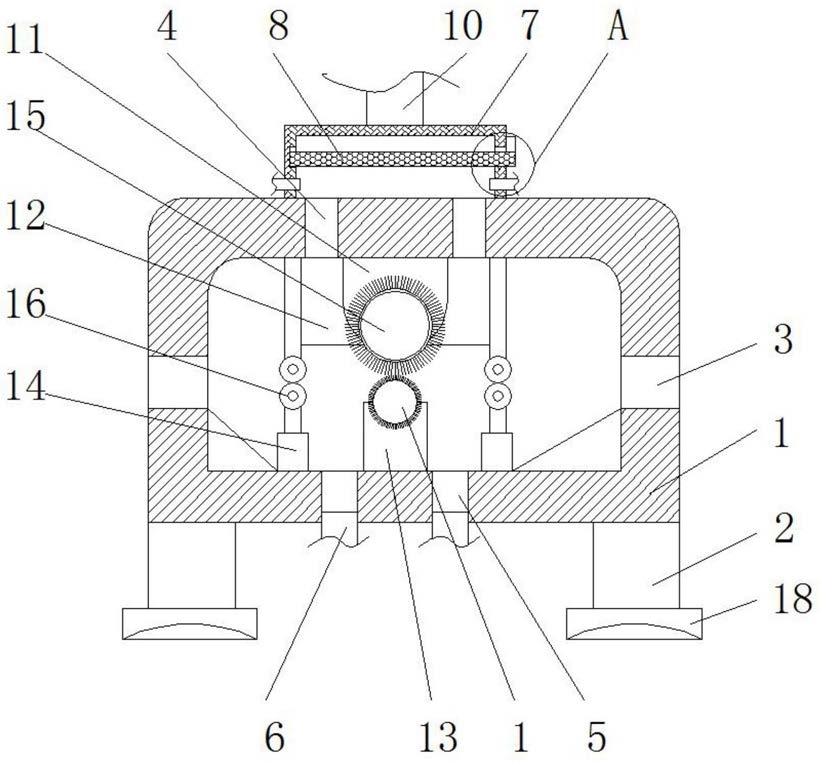

1.一种用于纺织加工台的毛絮清理装置,包括箱体(1),其特征在于,所述箱体(1)的侧面开设有进出口(3),所述箱体(1)的顶部开设有第一通口(4),所述箱体(1)的底部开设有第二通口(5),所述第二通口(5)的内部连通有导气管(6),所述箱体(1)的顶部固定有过滤盒(7),所述过滤盒(7)位于第一通口(4)的正上方,所述过滤盒(7)与第一通口(4)相连通,所述滤盒(7)的内部设有过滤网(8),所述过滤盒(7)的侧面开设由第三通口(9),所述过滤网(8)贯穿于第三通口(9),所述过滤盒(7)的顶部连通有抽风管(10),所述箱体(1)的内顶壁固定有第一电机(11)与隔离罩(12),所述箱体(1)的内底壁固定有第二电机(13)与支撑杆(14),所述第一电机(11)与第二电机(13)的输出轴上均活动安装有清洁辊(15),所述隔离罩(12)的底端与支撑杆(14)的顶端均活动安装转动辊(16),所述过滤盒(7)两侧分别开设有第四通口(17),所述导气管(6)远离第二通口(5)的一端与第四通口(17)相连通,所述箱体(1)的底端固定有支撑腿(2),所述支撑腿(2)的底端固定有橡胶板(18)。

2.根据权利要求1所述的一种用于纺织加工台的毛絮清理装置,其特征在于,所述进出口(3)的形状为矩形,所述进出口(3)的数量有两个,两个所述进出口(3)分别位于箱体(1)的两侧。

3.根据权利要求1所述的一种用于纺织加工台的毛絮清理装置,其特征在于,所述第一通口(4)与第二通口(5)的数量均为两个,所述第一通口(4)与第二通口(5)均位于箱体(1)中轴线的两侧。

4.根据权利要求1所述的一种用于纺织加工台的毛絮清理装置,其特征在于,所述支撑杆(14)为弹簧支撑杆,所述支撑杆(14)的数量有两个,两个所述支撑杆(14)分别位于第二电机(13)的两侧。

5.根据权利要求1所述的一种用于纺织加工台的毛絮清理装置,其特征在于,所述清洁辊(15)为毛刷辊,所述清洁辊(15)与箱体(1)的底壁相平行。

6.根据权利要求1所述的一种用于纺织加工台的毛絮清理装置,其特征在于,所述第一电机(11)位于箱体(1)中轴线上,所述第一电机(11)与第二电机(13)在同一竖直线上。
