专利号: 2018215721976
申请人: 魏雪娥
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

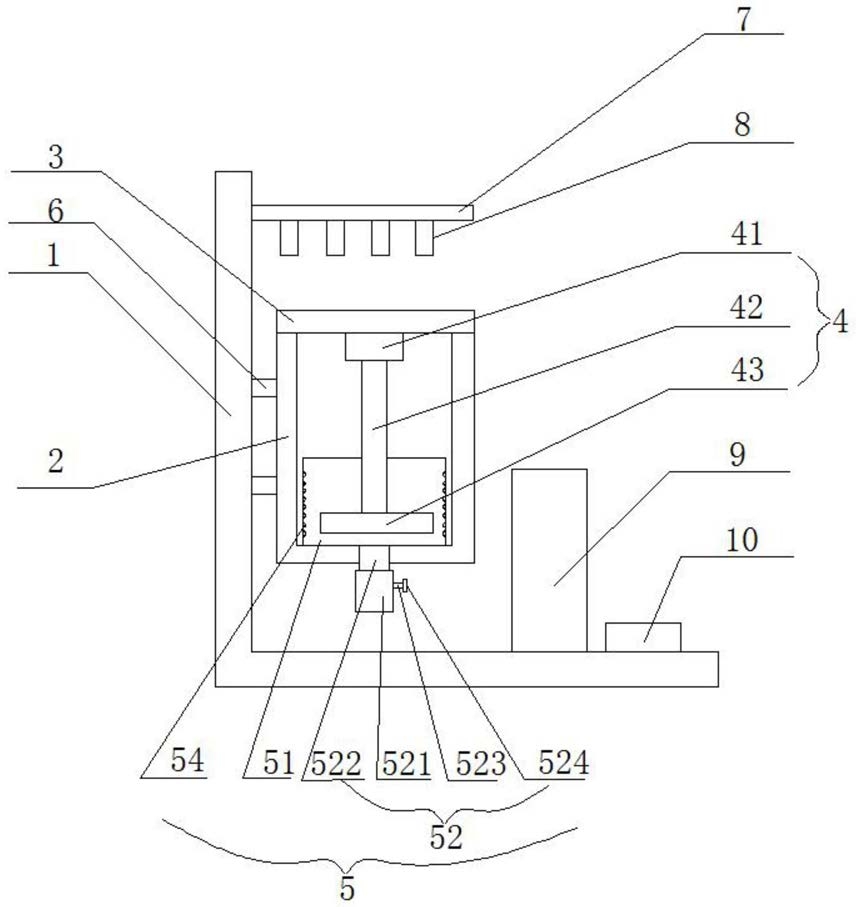

1.一种纺织品纤维检测装置,其特征在于:包括:L型支架和检测装置,所述检测装置包括箱体、箱盖、搅拌装置和沥水装置,所述箱体和箱盖螺纹连接,所述箱体的一侧壁通过连接件固定在所述L型支架的竖直板上,所述搅拌装置包括电机、搅拌轴和圆盘,所述电机设置在所述箱盖的中部,所述搅拌轴的一端与所述电机的输出轴连接,所述圆盘穿过所述搅拌轴的另一端设置,且所述圆盘的下端面上设有若干个弧形搅拌叶,每个弧形搅拌叶的一端与穿过圆盘的搅拌轴连接,每个弧形搅拌叶的另一端延伸至所述圆盘的边缘,且每个弧形搅拌叶的高度与穿过圆盘的搅拌轴的另一端高度相同;

所述沥水装置包括沥水桶和可伸缩杆,所述可伸缩杆的一端固定在所述沥水桶的底端中部,所述沥水桶设置在所述箱体内底部,所述可伸缩杆的另一端穿过所述箱体底部后悬空设置,所述沥水桶的底面上设有若干个沥水孔,所述沥水桶的侧壁上设有电热丝;

所述L型支架的竖直板上还水平设有置物板,所述置物板上垂直设有若干个用于放置溶解液瓶的圆柱筒,所述L型支架的水平板上设有用于存储纺织品的储物箱和电子秤,且所述储物箱设置在所述搅拌装置的右侧。

2.根据权利要求1所述的一种纺织品纤维检测装置,其特征在于:所述可伸缩杆包括第一套筒和设置在所述第一套筒内的第二套筒,所述第一套筒上设有若干个用于旋入螺栓的螺纹孔,所述螺栓的一端设有调节手柄。

3.根据权利要求1所述的一种纺织品纤维检测装置,其特征在于:所述连接件包括U型钢板,所述箱体的侧壁上设有矩形插接口,所述U型钢板的一侧壁通过螺钉固定在所述L型支架的竖直板上,所述U型钢板的另一侧壁穿过所述矩形插接口设置。

4.根据权利要求3所述的一种纺织品纤维检测装置,其特征在于:所述U型钢板的数量为两个,所述矩形插接口的数量为两个。

5.根据权利要求1所述的一种纺织品纤维检测装置,其特征在于:所述圆柱筒的外壁上还设有溶解液标签。
