专利号: 2018215764350
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 运动;游戏;娱乐活动
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

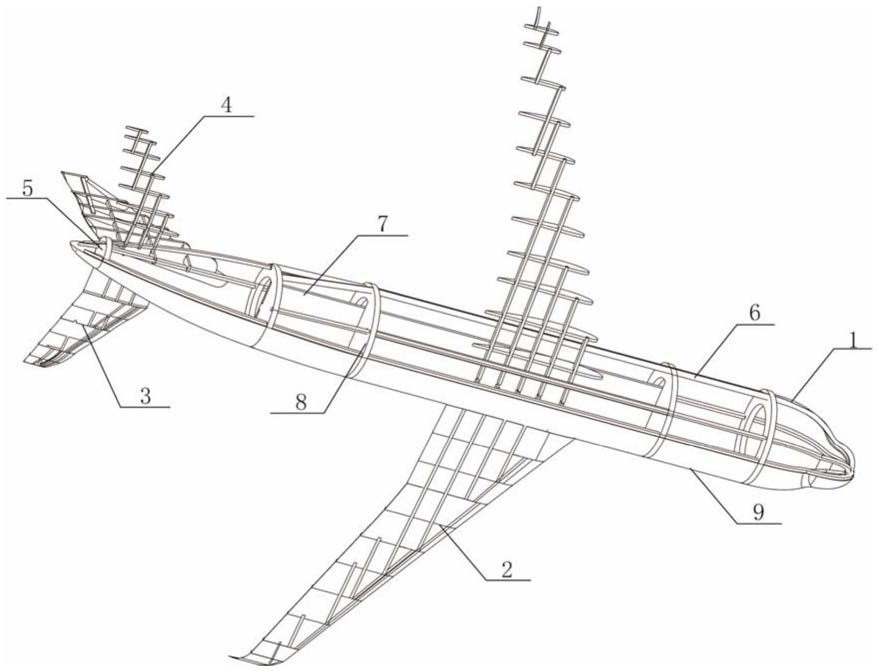

1.一种蒙皮木质航模,其特征在于:包括机身、主机翼和水平尾翼;所述机身的顶端为机头;所述机身包括加强板、若干桁条和若干隔框;若干所述隔框沿同一直线平行设置;所述隔框中部开设一圆孔,位于圆孔的内沿上开设有两个容纳加强板的卡槽,隔框外沿的边缘上均匀分布有若干用于容纳桁条的卡槽;所述加强板依次卡入若干隔框内沿的卡槽内,并固定于隔框内;若干所述桁条依次卡入若干隔框外沿的卡槽内,并固定于隔框外沿上;

所述水平尾翼设于机身尾部两侧,主机翼设于机身上靠近机头的两侧,垂直机翼设于机身尾部并与水平尾翼所在面垂直;所述水平尾翼、主机翼和垂直尾翼均为木板切割而成,其边沿处均切割形成若干卡槽,通过卡槽卡入桁条的配合,实现水平尾翼、主机翼和垂直尾翼与机身的连接;所述机身、水平尾翼、主机翼和垂直尾翼的外部贴设有蒙皮。

2.根据权利要求1所述的蒙皮木质航模,其特征在于:所述桁条卡入隔框的卡槽内,桁条尾部穿射于固定板上的圆孔内。

3.根据权利要求1所述的蒙皮木质航模,其特征在于:所述桁条与卡槽通过过盈配合的方式连接。

4.根据权利要求1所述的蒙皮木质航模,其特征在于:所述蒙皮通过胶水粘贴于机身、水平尾翼、主机翼和垂直尾翼的外部。
