专利号: 2018217031142
申请人: 林少忠
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

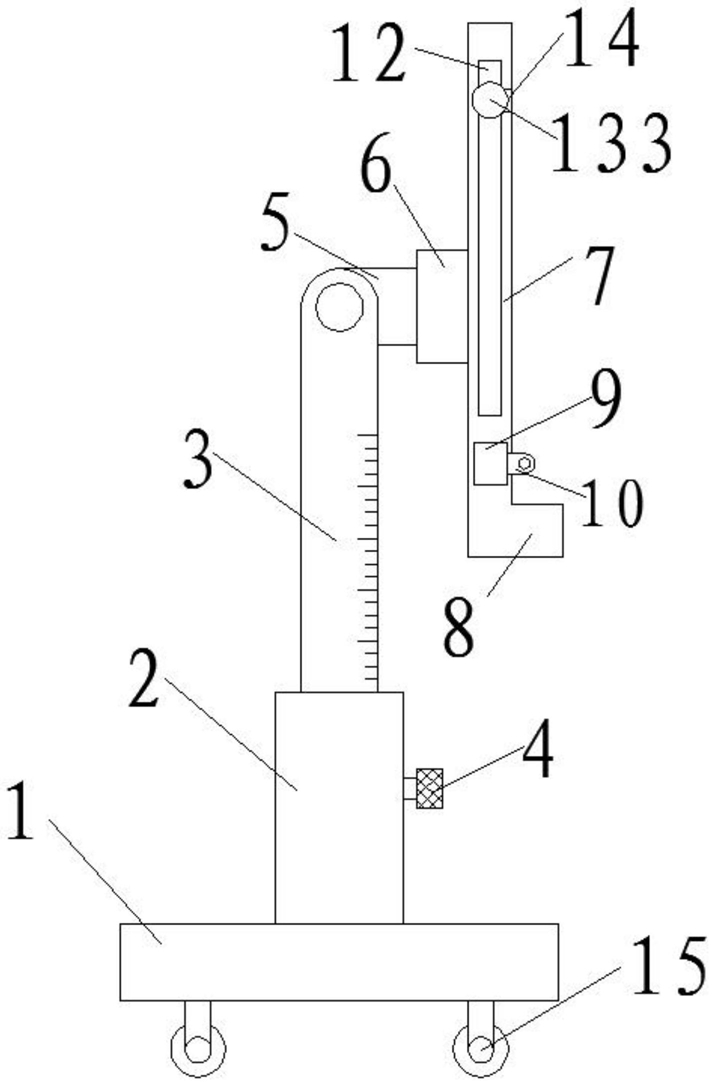

1.一种语文教学用课本夹支撑架,包括底座(1),其特征在于:所述底座(1)的底部设置有万向轮(15),所述底座(1)的顶部设置有固定套筒(2),所述固定套筒(2)的顶部设置有伸缩杆(3),所述固定套筒(2)的外侧壁螺接设置有用于定位伸缩杆(3)的调节旋钮(4),所述伸缩杆(3)的顶部铰接有连接杆(5),所述连接杆(5)的右端螺接有支撑块(6),所述支撑块(6)的右侧设置有支撑板(7),所述支撑板(7)的底部右侧壁设置有凸台(8),所述支撑板(7)的右侧壁底部设置有固定块(9),所述固定块(9)上通过固定轴(10)连接有除尘臂(11),所述除尘臂(11)呈水平状位于支撑板(7)的顶面,所述支撑板(7)的左右两侧壁和顶部均开设有滑动槽(12),所述滑动槽(12)的内腔均设置有滑动装置(13),所述支撑板(7)的左侧与顶部其中一组滑动装置之间和右侧与顶部其中另外一组滑动装置(13)之间均设置有弹力皮带(14)。

2.根据权利要求1所述的一种语文教学用课本夹支撑架,其特征在于:所述伸缩杆(3)的外侧壁设置有标尺刻度线。

3.根据权利要求1所述的一种语文教学用课本夹支撑架,其特征在于:所述调节旋钮(4)的外侧壁设置有滚花网纹。

4.根据权利要求1所述的一种语文教学用课本夹支撑架,其特征在于:所述除尘臂(11)的底部套接有清洁棉布。

5.根据权利要求1所述的一种语文教学用课本夹支撑架,其特征在于:所述滑动装置(13)包括滑动块(131),所述滑动块(131)滑动设置于滑动槽(12)的内腔,所述滑动块(131)的外侧壁螺接有滑动杆(132),所述滑动杆(132)的一端固定连接有旋钮帽(133)。

6.根据权利要求1所述的一种语文教学用课本夹支撑架,其特征在于:所述弹力皮带(14)为透明橡胶材料制成,所述弹力皮带(14)左右两侧均设置有尼龙绳(16),所述尼龙绳(16)套接于滑动杆(132)的外侧壁。
