专利号: 2018217624260
申请人: 江西省美满生活用品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

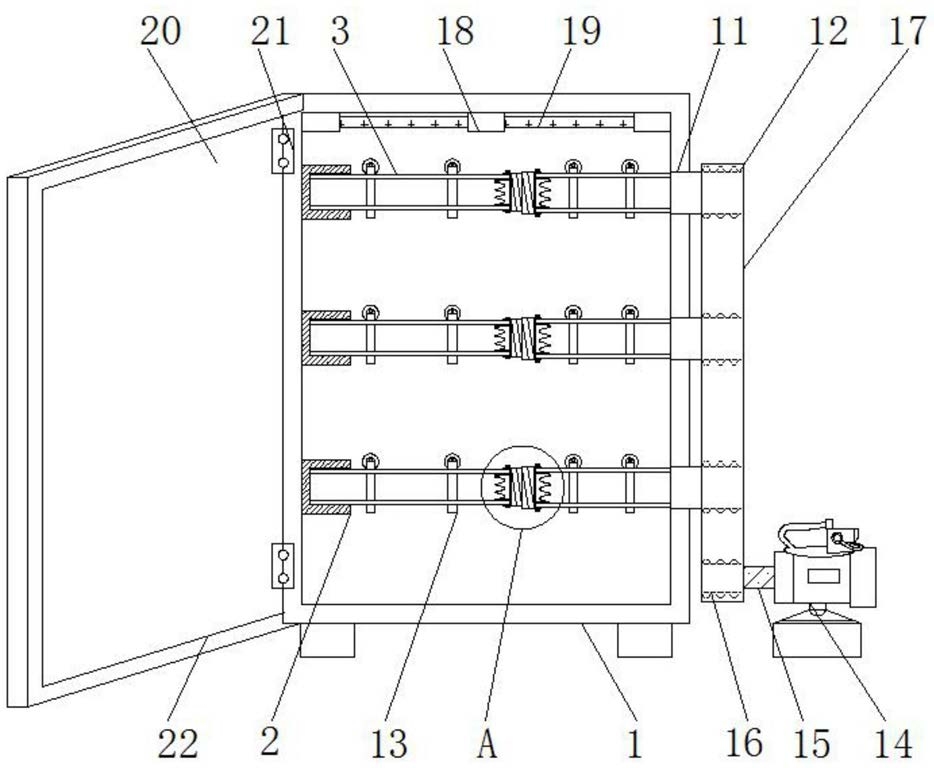

1.一种能够均匀消毒的纸尿裤消毒装置,包括柜体(1),其特征在于:所述柜体(1)的内部左端设置有承接槽(2),所述承接槽(2)的内部设置有第一放置杆(3),所述第一放置杆(3)的内侧连接有弹簧(4),所述第一放置杆(3)的外侧设置有第一安装块(5),所述第一安装块(5)的左端开设有第一凹槽(6),所述第一安装块(5)的上下两端均连接有固定扣(7),所述第一安装块(5)的右端连接有第二安装块(8),所述第二安装块(8)的右端开设有第二凹槽(9),所述第二凹槽(9)的内部安装有第二放置杆(10),所述第二放置杆(10)的右端固定连接有连接杆(11),所述连接杆(11)的右端连接有第一齿轮(12),所述第一放置杆(3)和第二放置杆(10)的外表面均设置有夹子(13),所述柜体(1)的右侧设置有电机(14),所述电机(14)的输出端连接有转轴(15),所述转轴(15)的左端连接有第二齿轮(16),所述第一齿轮(12)和第二齿轮(16)的外侧均连接有皮带(17),所述柜体(1)的内部顶端焊接有连接块(18),所述连接块(18)的外侧安装有紫外线消毒灯(19),所述柜体(1)通过合页(21)活动连接有柜门(20),所述柜门(20)的外表面粘贴连接有密封圈(22)。

2.根据权利要求1所述的一种能够均匀消毒的纸尿裤消毒装置,其特征在于:所述承接槽(2)在柜体(1)的内部错位布置,且承接槽(2)的内壁高度大小小于夹子(13)的高度大小。

3.根据权利要求1所述的一种能够均匀消毒的纸尿裤消毒装置,其特征在于:所述第一放置杆(3)与第一安装块(5)构成滑动结构,且第一放置杆(3)通过固定扣(7)固定连接有第一安装块(5),并且第一放置杆(3)和第一放置杆(3)与第二放置杆(10)和第二放置杆(10)之间均设置有弹簧(4)。

4.根据权利要求1所述的一种能够均匀消毒的纸尿裤消毒装置,其特征在于:所述第一安装块(5)与第二安装块(8)的连接方式为螺纹连接,且第一安装块(5)和第二安装块(8)均与柜体(1)构成旋转结构,并且第一安装块(5)与第二安装块(8)均在柜体(1)内设置有3组。

5.根据权利要求1所述的一种能够均匀消毒的纸尿裤消毒装置,其特征在于:所述连接杆(11)贯穿柜体(1)的左端面,且连接杆(11)与第一齿轮(12)的连接方式为固定连接,并且第一齿轮(12)、第二齿轮(16)和皮带(17)构成连动机构。

6.根据权利要求1所述的一种能够均匀消毒的纸尿裤消毒装置,其特征在于:所述皮带(17)的内表面呈锯齿状结构,且皮带(17)倾斜安装在柜体(1)的外侧,并且皮带(17)的中心线与第一齿轮(12)和第一齿轮(12)的中心连接线相互重合。
