专利号: 2018217681193
申请人: 重庆市江陆机械制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 铸造;粉末冶金
更新日期:2024-10-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

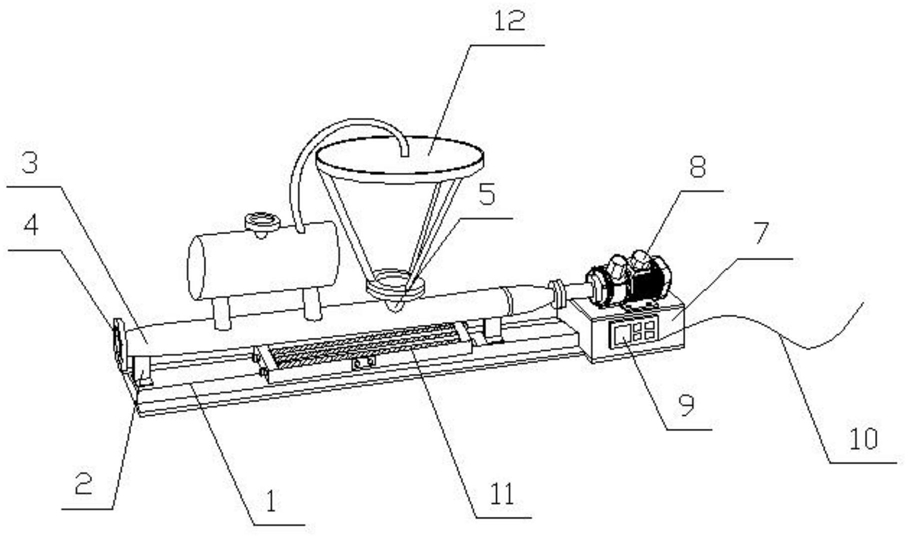

1.一种铝锭铸造用铝液导流输送装置,包括底座(1)、支撑杆(2)、管体(3)、出液口(4)、注液口(5)、螺杆(6)、支撑座(7)、螺杆泵(8)、控制面板(9)和电源插头(10),其特征在于:还包括加热装置(11)和清洁装置(12),所述底座(1)左侧上端与支撑杆(2)底部进行电弧焊,所述管体(3)底部与支撑杆(2)顶端进行电弧焊,所述出液口(4)右侧插接于管体(3)左侧,所述注液口(5)底部与管体(3)顶端中部进行插接,所述螺杆(6)右侧插接于螺杆泵(8)输出轴左侧,所述支撑座(7)左侧通过电弧焊焊接于底座(1)右侧,所述螺杆泵(8)底部通过螺栓与支撑座(7)顶端进行螺纹连接,所述控制面板(9)后部插接于支撑座(7)前端,所述电源插头(10)左侧与控制面板(9)右侧进行插接,所述加热装置(11)底部通过粘合剂粘接于底座(1)上端中部,所述清洁装置(12)底部通过电弧焊焊接于注液口(5)上端,所述加热装置(11)由壳体(111)、挡板(112)、保护管(113)、红外发热丝(114)和真空隔热板(115)组成,所述壳体(111)前部上下两端与挡板(112)进行电弧焊,所述保护管(113)上下两端插接于壳体(111)内部上下两端,所述红外发热丝(114)与保护管(113)内部进行插接,所述真空隔热板(115)前端通过粘合剂粘接于壳体(111)后部,所述真空隔热板(115)底部通过粘合剂粘接于底座(1)上端中部,所述清洁装置(12)由支撑板(121)、支撑架(122)、水泵(123)、喷头(124)、水箱(125)和添水口(126)组成,所述支撑板(121)底部左右两端与支撑架(122)上端进行电弧焊,所述水泵(123)顶部通过螺栓与支撑板(121)底端中部进行螺纹连接,所述喷头(124)顶部插接于水泵(123)出水口底部,所述水箱(125)右侧与水泵(123)吸水管右侧进行插接,所述水箱(125)顶端中部焊接有添水口(126),所述支撑架(122)底部通过电弧焊焊接于注液口(5)上端,所述水箱(125)底部通过电弧焊焊接于管体(3)上端左侧,所述螺杆泵(8)、红外发热丝(114)和水泵(123)均与电源插头(10)电连接,所述螺杆泵(8)、红外发热丝(114)和水泵(123)均与控制面板(9)电连接。

2.根据权利要求1所述的一种铝锭铸造用铝液导流输送装置,其特征在于:所述水箱(125)呈圆柱状,并且水箱(125)内部容量为5000ml。

3.根据权利要求1所述的一种铝锭铸造用铝液导流输送装置,其特征在于:所述支撑架(122)设置有三个,并且与支撑板(121)角度均为60度。

4.根据权利要求1所述的一种铝锭铸造用铝液导流输送装置,其特征在于:所述真空隔热板(115)与壳体(111)后部相互平行安装,并且真空隔热板(115)厚度为1.5cm。

5.根据权利要求1所述的一种铝锭铸造用铝液导流输送装置,其特征在于:所述保护管(113)和红外发热丝(114)均设置有三个,并且相互平行安装。

6.根据权利要求1所述的一种铝锭铸造用铝液导流输送装置,其特征在于:所述壳体(111)上下两端设置有把手,并且把手表面设置有防滑纹路。
