专利号: 2018218005963
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

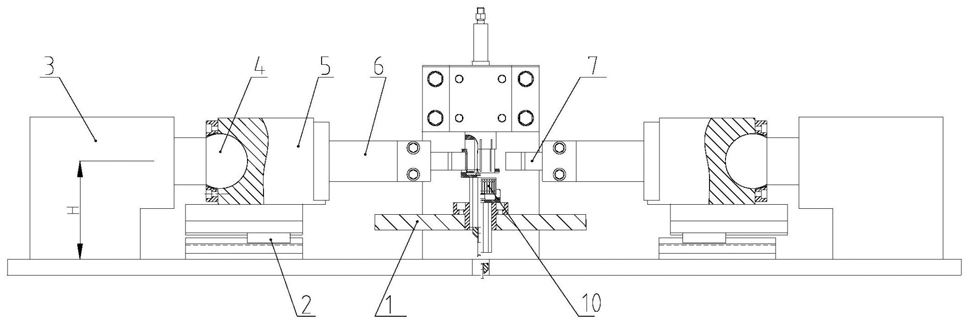

1.一种滚针轴承保持架剖分装置,其特征在于,包括:工件传输单元,所述工件传输单元适于对待加工的工件进行输送以及对加工完成的工件进行输出;工件固定单元,所述工件固定单元适于对待加工的工件进行其轴向的固定夹紧;以及工件剖切单元,所述工件剖切单元适于对固定夹紧后的工件沿着工件的轴线方向进行剖分。2.根据权利要求1所述的滚针轴承保持架剖分装置,其特征在于,所述工件传输单元包括一旋转工作台、设于所述旋转工作台上的至少两个工位,以及与所述旋转工作台相连的以驱动旋转工作台旋转的驱动机构。3.根据权利要求1所述的滚针轴承保持架剖分装置,其特征在于,所述工件剖切单元包括一对对称设置的以分别沿着工件的轴线方向从工件两侧对称地平均剖分工件的剖切机构;所述剖切机构包括用于剖切工件的刀片、与刀片固连的刀杆、与刀杆固连以支承刀杆的刀座,以及与刀座相连的适于带动一对所述剖切机构的刀座做相向或相离运动的直线驱动组件。4.根据权利要求3所述的滚针轴承保持架剖分装置,其特征在于,所述直线驱动组件包括与所述刀座相连的球形接头,以及与所述球形接头相连的液压缸。5.根据权利要求2所述的滚针轴承保持架剖分装置,其特征在于,所述工件固定单元包括沿着工件的轴线方向适于对工件的底部进行支承的下模机构和适于抵顶工件顶部且包覆工件侧壁的上模机构;其中所述下模机构包括用于支承工件的工件座,以及与所述工件座相连的适于驱动工件座朝向所述上模机构方向移动的下模驱动组件;所述工件座位于所述工位上;以及所述上模机构包括适于插入并充满工件内腔中的上模座,以及在所述上模座的侧壁开设的适于刀片穿过的均匀分布的若干个插槽;所述插槽的纵向高度大于工件的轴向高度。6.根据权利要求5所述的滚针轴承保持架剖分装置,其特征在于,所述下模驱动组件包括与所述工件座固连的花键轴,以及与所述花键轴相连的适于带动所述花键轴移动的第一驱动气缸;所述工件座适于搭载于一工位座上,所述工位座与所述旋转工作台上的工位固连;在所述工位座内贯穿有适于所述花键轴穿过的花键孔。7.根据权利要求6所述的滚针轴承保持架剖分装置,其特征在于,所述工件座包括一体相连的用于与所述花键轴相连的底部支撑部和与所述底部支撑部相连的用于支承所述工件的支承部;所述支承部的侧壁对称开设有一对适于刀片穿过的刀槽。8.根据权利要求7所述的滚针轴承保持架剖分装置,其特征在于,所述支承部的侧壁一体设有一定位片;所述定位片朝向上模座的顶部突出于所述支承部朝向上模座的顶部;以及所述定位片适于部分地插入工件的圆柱侧壁的其中一个槽中。9.根据权利要求5所述的滚针轴承保持架剖分装置,其特征在于,所述滚针轴承支撑架

剖分装置还包括适于推动工件从上模座上脱离的推动单元;所述推动单元包括适于套装在所述上模座外周侧的退料件,以及与所述退料件的一端相连的适于驱动退料件移动的第二驱动气缸;所述退料件适于沿着所述上模座的外侧壁移动。
