专利号: 2018218011061
申请人: 漳浦比速光电科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-11-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

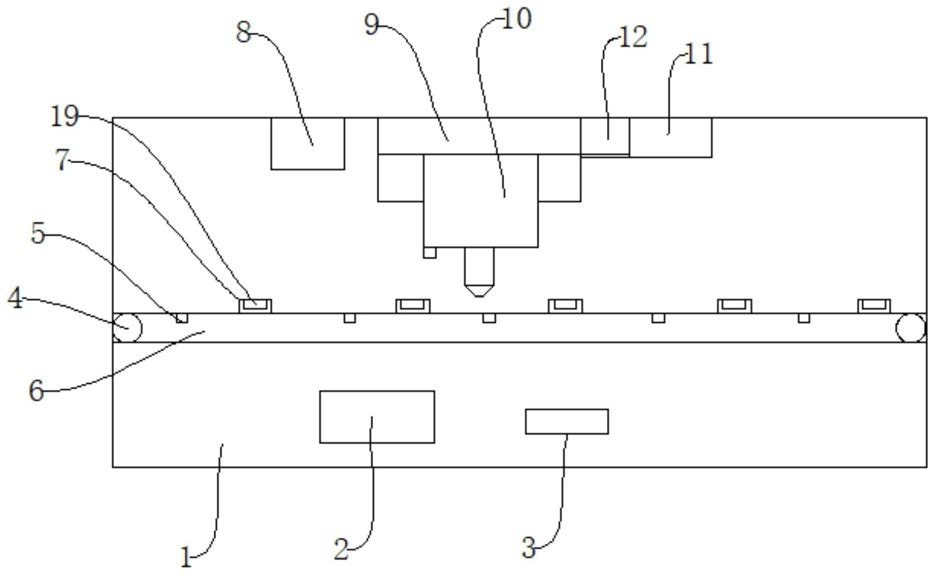

1.一种用于LED灯生产的灯芯割断设备,其特征在于:包括机床、两轴运动机构,所述机床内设置有所述两轴运动机构,所述两轴运动机构内设置有横向驱动器,所述横向驱动器下侧设置有纵向驱动器,所述两轴运动机构下侧设置有切割机构,所述切割机构内设置有激光管,所述激光管一侧设置有激光管路,所述激光管路一侧设置有循环水管,所述激光管路下侧设置有切割头,所述两轴运动机构一侧设置有水箱,所述两轴运动机构一侧设置有空气干燥器,所述空气干燥器一侧设置有气箱,所述机床上设置有输送机构,所述输送机构内设置有步进电机,所述步进电机上设置有安放块,所述安放块上设置有安放槽,所述安放块之间设置有红外对射发射器,所述机床一侧设置有控制箱,所述控制箱一侧设置有电源模块,所述两轴运动机构、所述电源模块、所述红外对射发射器、所述空气干燥器、所述切割机构、所述步进电机均与所述控制箱电连接。

2.根据权利要求1所述的一种用于LED灯生产的灯芯割断设备,其特征在于:所述控制箱通过螺栓固定在所述机床一侧,所述控制箱内采用PLC处理器,所述电源模块镶嵌在所述机床上。

3.根据权利要求1所述的一种用于LED灯生产的灯芯割断设备,其特征在于:所述输送机构转动连接在所述机床上,所述安放块定间距焊接在所述输送机构上,所述安放槽成型于所述安放块上。

4.根据权利要求1所述的一种用于LED灯生产的灯芯割断设备,其特征在于:所述红外对射发射器定间距镶嵌在所述安放块之间,另一个所述红外对射发射器设置在所述切割头一侧。

5.根据权利要求1所述的一种用于LED灯生产的灯芯割断设备,其特征在于:所述气箱焊接在所述机床上,所述空气干燥器焊接在所述气箱一侧。

6.根据权利要求1所述的一种用于LED灯生产的灯芯割断设备,其特征在于:所述激光管镶嵌在所述切割机构内,所述激光管路镶嵌在所述激光管一侧。

7.根据权利要求1所述的一种用于LED灯生产的灯芯割断设备,其特征在于:所述循环水管焊接分布在所述激光管路一侧,所述两轴运动机构焊接在所述机床上侧。
