专利号: 2018218257822
申请人: 绍兴职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

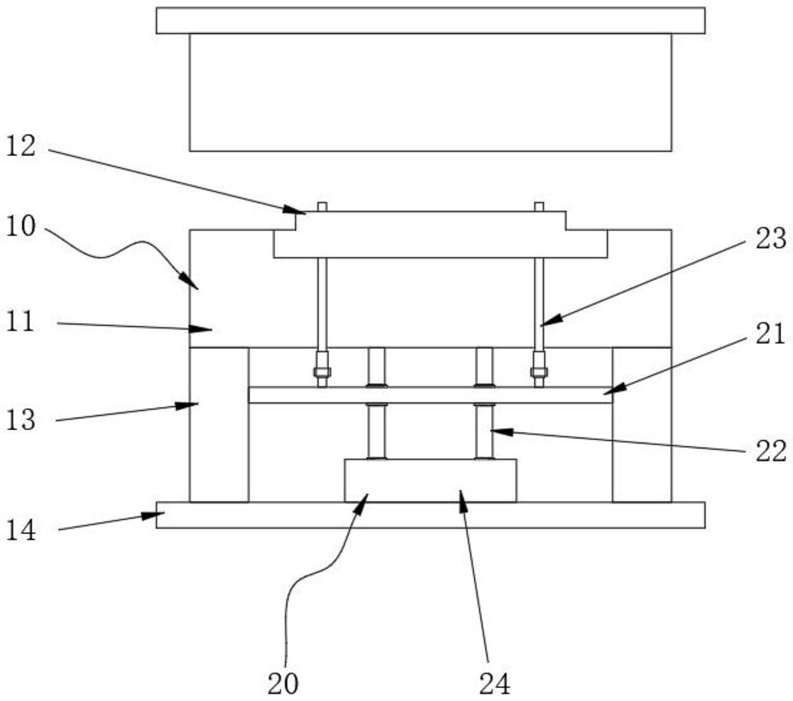

1.一种易于脱模的注塑模具脱模装置,其特征在于:包括模架组件(10)和脱料组件(20),所述模架组件(10)包括模板(11)、模仁(12)、垫脚(13)和垫板(14),所述模仁(12)固定连接于所述模板(11)的顶面,所述垫脚(13)固定连接于所述模板(11)的底面,所述垫板(14)固定连接于所述垫脚(13)的底面,所述脱料组件(20)包括顶板(21)、螺杆(22)、伸缩顶杆(23)和电机箱(24),所述顶板(21)与所述垫脚(13)滑动连接,所述螺杆(22)的一端与所述模板(11)的底面转动连接,且所述顶板(21)与所述螺杆(22)螺纹连接,所述伸缩顶杆(23)与所述模板(11)和所述模仁(12)滑动连接,所述伸缩顶杆(23)包括固定杆(231)、螺套(232)、螺母(233)、内螺纹(234)、顶杆(235)和丝杆(236),所述固定杆(231)固定连接于所述顶板(21)的顶面,所述固定杆(231)的顶面转动连接有所述螺套(232),所述螺套(232)的外壁固定连接有所述螺母(233),所述螺套(232)的内壁具有所述内螺纹(234),所述顶杆(235)的底端具有所述丝杆(236),所述丝杆(236)与所述内螺纹(234)螺纹连接,所述电机箱(24)固定连接于所述垫板(14)的顶面,且所述电机箱(24)的输出端连接有所述螺杆(22),所述电机箱(24)与外部电源电性连接。

2.根据权利要求1所述的一种易于脱模的注塑模具脱模装置,其特征在于:所述模板(11)上开设有第一通孔(111),且所述第一通孔(111)的内壁固定连接有第一衬套(112),所述第一衬套(112)与所述第一通孔(111)过盈配合。

3.根据权利要求1所述的一种易于脱模的注塑模具脱模装置,其特征在于:所述模仁(12)上开设有第二通孔(121),且所述第二通孔(121)的内壁固定连接有第二衬套(122),所述第二衬套(122)与所述第二通孔(121)过盈配合。

4.根据权利要求1所述的一种易于脱模的注塑模具脱模装置,其特征在于:所述垫脚(13)的数量为两个,且呈对称固定在所述模板(11)的底面,所述垫脚(13)的一侧开设有滑槽(131),所述滑槽(131)为T字形槽。

5.根据权利要求4所述的一种易于脱模的注塑模具脱模装置,其特征在于:所述顶板(21)的两侧具有滑块(214),且所述滑块(214)与所述滑槽(131)滑动连接。

6.根据权利要求1所述的一种易于脱模的注塑模具脱模装置,其特征在于:所述顶板(21)的顶面靠近所述伸缩顶杆(23)的位置处开设有凹槽(211),且所述凹槽(211)的内部固定连接有入块(212),所述入块(212)与所述凹槽(211)通过螺栓(213)固定连接,所述伸缩顶杆(23)的底端固定连接于所述入块(212)的顶面。

7.根据权利要求1所述的一种易于脱模的注塑模具脱模装置,其特征在于:所述伸缩顶杆(23)的数量为若干个,且呈对称固定在所述顶板(21)的顶面。
