专利号: 2018218353270
申请人: 浙江鼎明光电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2023-10-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

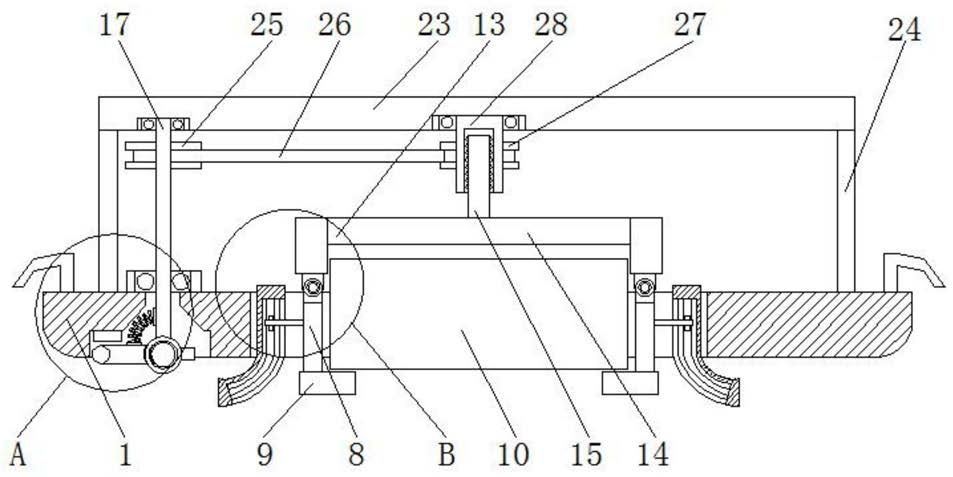

1.一种模块易更换的卫生间集成吊顶,包括吊顶主板(1),其特征在于:所述吊顶主板(1)的表面开设有模块活动方孔(3),所述模块活动方孔(3)的内壁固定连接有模块活动滑板(4),所述模块活动滑板(4)的表面开设有模块滑槽(5),所述模块滑槽(5)的表面滑动连接有模块滑块(6),所述模块滑块(6)的表面固定连接有模块滑杆(7),所述模块滑杆(7)的远离模块滑块(6)的一端固定连接有模块固定板(8),所述模块固定板(8)的底面固定连接有模块支撑板(9),所述模块支撑板(9)的顶面活动连接有吊顶模块(10),所述模块固定板(8)的顶面固定连接有活动支撑板(11),所述活动支撑板(11)的表面通过转轴活动连接有活动顶板(12),所述活动顶板(12)的顶面固定连接有模块主体支撑板(13),所述模块主体支撑板(13)的表面固定连接有模块升降板(14),所述模块升降板(14)的顶面固定连接有升降螺纹杆(15),所述吊顶主板(1)的底面开设有把手活动槽(16),所述把手活动槽(16)的表面固定连接有把手卡板(29),所述把手活动槽(16)的表面活动连接有把手活动杆(17),所述把手活动杆(17)的底面固定连接有把手支撑杆(19),所述把手支撑杆(19)的表面活动连接有把手活动环(20),所述把手活动环(20)的表面固定连接有调节把手(21),所述调节把手(21)顶端通过轴承固定连接有调节背板(23),所述把手活动杆(17)的表面固定连接有第一调节带轮(25),所述第一调节带轮(25)的表面传动连接有传动带(26),所述第一调节带轮(25)的表面通过传动带(26)传动连接有第二调节带轮(27),所述第二调节带轮(27)的轴心处固定连接有调节套管(28),所述调节套管(28)的顶端通过轴承与调节背板(23)的底面固定连接,所述调节套管(28)的内壁与升降螺纹杆(15)的表面螺纹连接。

2.根据权利要求1所述的一种模块易更换的卫生间集成吊顶,其特征在于:所述调节把手(21)的表面固定连接有连接弹簧(22),所述连接弹簧(22)远离调节把手(21)的一端与把手活动杆(17)的表面固定连接。

3.根据权利要求1所述的一种模块易更换的卫生间集成吊顶,其特征在于:所述调节背板(23)的底面固定连接有背板支撑板(24),所述背板支撑板(24)的数量为两个,且两个背板支撑板(24)以调节背板(23)的正面中线为对称轴分布在调节背板(23)的底面。

4.根据权利要求1所述的一种模块易更换的卫生间集成吊顶,其特征在于:所述模块活动滑板(4)的数量为两个,且两个模块活动滑板(4)以吊顶主板(1)的正面中线为对称轴,分布在模块活动方孔(3)的内壁。

5.根据权利要求1所述的一种模块易更换的卫生间集成吊顶,其特征在于:所述把手活动杆(17)的表面通过轴承与把手支撑板(18)的表面固定连接,所述把手支撑板(18)的底面与吊顶主板(1)的顶面固定连接。

6.根据权利要求1所述的一种模块易更换的卫生间集成吊顶,其特征在于:所述吊顶主板(1)的顶面固定连接有主板挂钩(2),所述主板挂钩(2)的数量为两个,且两个主板挂钩(2)以吊顶主板(1)的正面中线为对称轴分布在吊顶主板(1)的顶面。
