专利号: 2018218528970
申请人: 莆田市超逸贸易有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2023-10-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

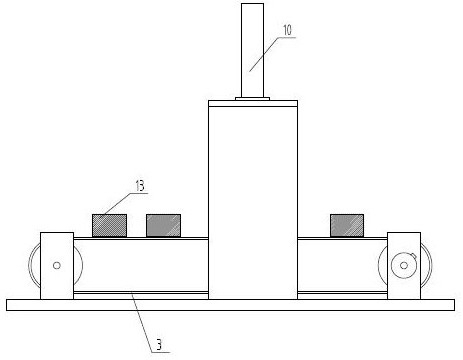

1.抽油泵叶轮高压清洗装置,包括底座(1)、承载和输送需要清洗的抽油泵叶轮(13)的输送带(3)、用于向抽油泵叶轮(13)表面喷洒高压清洗水的喷嘴(11)、为喷嘴(11)提供高压水的高压泵和用于移动喷嘴(11)的移动部件;其特征在于:所述输送带(3)通过电动机(4)驱动的安装在底座(1)上的托辊(2)张紧,所述输送带(3)表面密布有用于清洗水排出的排水口(5),所述抽油泵叶轮(13)放置在输送带(3)上;

所述底座(1)上位于输送带(3)上方设置有门型支架,门型支架包括顶梁(6)和设置在顶梁(6)与底座(1)之间的立柱(7);

所述底座(1)的立柱(7)设置有竖直导轨(8),所述竖直导轨(8)上设置有滑座(9),所述喷嘴(11)安装在滑座(9)上,所述底座(1)的顶梁(6)上设置有活塞杆竖直向下的气缸(10),喷嘴(11)连接到气缸(10)的活塞杆前端,所述气缸作为用于移动喷嘴(11)的移动部件,气缸(10)带动滑座沿着立柱(7)的竖直导轨(8)下行,使得喷嘴(11)下行,从而喷嘴的通孔(12)对准抽油泵叶轮(13);

所述喷嘴(11)为具有圆柱状下开口腔的壳体,所述壳体为具有内腔的薄壁结构,壳体位于圆柱状下开口腔的顶面和圆周上设置有多个连通内腔和外界的通孔(12)。

2.根据权利要求1所述的抽油泵叶轮高压清洗装置,其特征在于:所述输送带(3)为橡胶带。

3.根据权利要求1所述的抽油泵叶轮高压清洗装置,其特征在于:所述喷嘴(11)的壳体为铝制成。

4.根据权利要求1所述的抽油泵叶轮高压清洗装置,其特征在于:驱动托辊(2)转动的电动机(4)为步进电机。

5.根据权利要求1所述的抽油泵叶轮高压清洗装置,其特征在于:所述设置在壳体内的通孔(12)的直径为0.5-5mm。
