专利号: 2018218564905
申请人: 惠安县盛源五金店
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

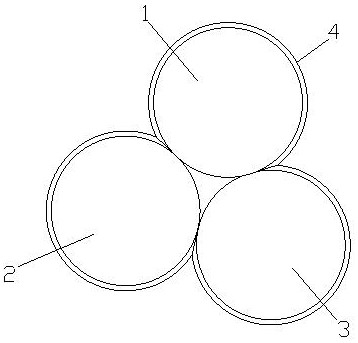

1.一种绞线,其特征在于:包括铝合金线组、无氧铜线组和硬铜线,所述铝合金线组中的各单根的铝合金线呈螺旋缠绕并形成第一绞合体,所述无氧铜线组中的各单根的无氧铜线呈螺旋缠绕并形成第二绞合体,所述第一绞合体、第二绞合体和硬铜线交叉扎绞并编成麻花状体,所述麻花状体两端均设置有固定环,所述麻花状体穿过固定环设置,所述麻花状体与固定环过盈配合,所述铝合金线组包含有6-8根铝合金线,所述无氧铜线组包含有7-10根无氧铜线,所述硬铜线外表面为镀银设置。

2.根据权利要求1所述的一种绞线,其特征在于:所述固定环包含有第一C型体、第二C型体和第三C型体,所述第一C型体和第二C型体均与第三C型体固定连接,所述第一C型体和第二C型体固定连接。

3.根据权利要求2所述的一种绞线,其特征在于:所述固定环为铍铜合金固定环。

4.一种绞线电缆,包括绝缘层、屏蔽层和外护层,其特征在于:还包含有如权利要求1-3任一项所述的绞线。
