专利号: 2018218668798
申请人: 浙江创智果企业管理咨询有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

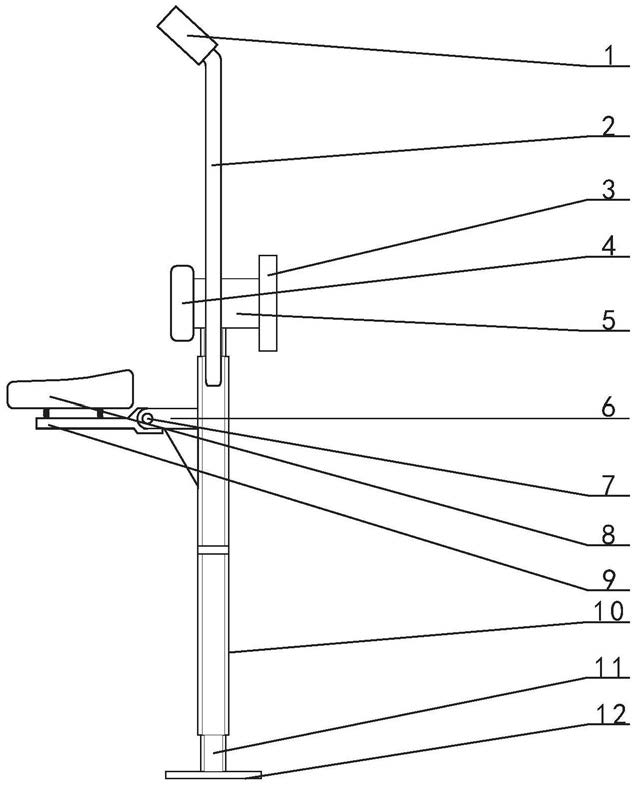

1.一种电梯坠落时的自救架,包括下柱体(11)、升降管(10)、减震弹簧(17)、上顶杆(16)、固定柱(5)、软座(8)、斜立杆(2)、另一斜立杆(14)、固定柱(5)和柔性垫(4),其特征是:下柱体(11)下端固定连接轿厢地面,升降管(10)下口套在下柱体(11)上部,上顶杆(16)插在升降管(10)的上口内,设置在升降管(10)内的减震弹簧(17)上下两端分别顶在上顶杆(16)和下柱体(11)的向对面上,在升降管(10)上前部设有软座(8),所述上顶杆(16)的上端固定在固定柱(5)的下部,固定柱(5)的内端固定连接轿厢内壁中部,在固定柱(5)的外端设有柔性垫(4);斜立杆(2)和另一斜立杆(14)的下端分别固定在升降管(10)的上部两侧。

2.根据权利要求1所述的电梯坠落时的自救架,其特征是:在升降管(10)上前部设有前凸出杆(6),托杆(9)后端铰接连接前凸出杆(6),软座(8)设置在所述托杆(9)的上部面上。

3.根据权利要求2所述的电梯坠落时的自救架,其特征是:软座(8)的下部面固定连接两间隔设置的螺杆(21)上端,两螺杆(21)上部分别套有辅助减震弹簧(20),两螺杆(21)下部分别穿在托杆(9)的两穿孔(24)后,两螺杆(21)的托杆(9)下部分别设有螺母(22)。

4.根据权利要求3所述的电梯坠落时的自救架,其特征是:在托杆(9)的下部面上设有凹槽(23),两螺杆(21)下部的螺母(22)隐藏在所述凹槽(23)中。

5.根据权利要求1所述的电梯坠落时的自救架,其特征是:前凸出杆(6)的前端为半圆结构,在前凸出杆(6)半圆结构端部上设有豁口(28);托杆(9)的后端下部设有第二凸起(27),在所述第二凸起(27)的上部设有圆弧面(25);托杆(9)的后端穿在前凸出杆(6)的豁口(28)中,轴(7)的中部穿在托杆(9)靠近后端的通孔(26)中,轴(7)的两端处于前凸出杆(6)豁口(28)两侧的圆孔(29)中形成铰接连接。

6.根据权利要求1所述的电梯坠落时的自救架,其特征是:所述升降管(10)为上下两段,在上下两段升降管(10)的对接处设有挡块(18),所述挡块(18)上下面中部的凸起(19)分别插接在上下两段升降管(10)的对接端口中,在挡块(18)上下的两段升降管(10)中分别设有减震弹簧(17)。

7.根据权利要求1所述的电梯坠落时的自救架,其特征是:在固定柱(5)的内端设有固定盘(3),所述固定盘(3)通过焊接连接轿厢内壁中部,在固定柱(5)的靠近外端外缘设有环形槽(31),柔性垫(4)内面设置有塑料内衬(30),所述塑料内衬(30)套在固定柱(5)的外端,塑料内衬(30)口上的环形卡条(32)卡接固定柱(5)的环形槽(31)。

8.根据权利要求1所述的电梯坠落时的自救架,其特征是:在下柱体(11)的下端设有下固定盘(12),所述下固定盘(12)通过焊接连接轿厢地面。

9.根据权利要求1所述的电梯坠落时的自救架,其特征是:斜立杆(2)和另一斜立杆

(14)的下端分别设有水平短杆(15),两水平短杆(15)的相对端分别固定在升降管(10)的上部两侧,在斜立杆(2)和另一斜立杆(14)的中部之间设有横加固杆(13)。

10.根据权利要求1或9所述的电梯坠落时的自救架,其特征是:在斜立杆(2)和另一斜立杆(14)的上端分别设有向前折弯,在两折弯上分别设有橡胶套,由折弯和橡胶套形成橡胶手柄(1)。
