专利号: 2018218710225
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

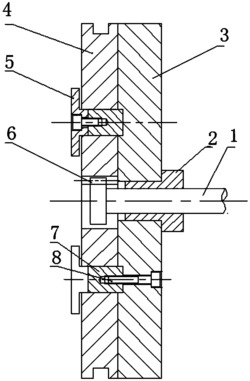

1.一种偏心距可调的偏心轮组件,其特征在于:包括固定轮(3)、固设于固定轮(3)上的传动轴(1),所述传动轴(1)的前端贯穿所述固定轮(3),传动轴(1)的前端同轴连接有齿轮(6);还包括偏移轮(4),偏移轮(4)的中部开有容置槽(4-3),容置槽(4-3)经过偏移轮(4)的圆心,所述容置槽(4-3)内设置有齿条(4-2),所述传动轴(1)的前端伸入所述容置槽(4-3),并且,所述齿轮(6)与所述容置槽(4-3)内的齿条(4-2)啮合,传动轴(1)的转动通过齿轮(6)与齿条(4-2)的啮合带动所述偏移轮(4)移动。

2.根据权利要求1所述的偏心距可调的偏心轮组件,其特征在于:所述偏移轮(4)上还开有导向槽(4-1),并且导向槽(4-1)与所述容置槽(4-3)平行设置,还包括导块(7),导块(7)置于所述导向槽(4-1)内,并且导块(7)固定连接在所述固定轮(3)上,随偏移轮(4)的移动,导块(7)在导向槽(4-1)内滑动。

3.根据权利要求2所述的偏心距可调的偏心轮组件,其特征在于:所述容置槽(4-3)的两侧均设置有所述导向槽(4-1),每个导向槽(4-1)内均设置有可沿其滑动的导块(7)。

4.根据权利要求2所述的偏心距可调的偏心轮组件,其特征在于:还包括盖板(5),盖板(5)包括连接端(5-1)与侧翼(5-2),盖板(5)的连接端(5-1)伸入所述导向槽(4-1),并与导块(7)固定连接,侧翼(5-2)由连接端(5-1)向四周延伸,并且侧翼(5-2)用于覆盖在所述偏移轮(4)的表面上。
