专利号: 2018218809527
申请人: 青岛科技大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-08-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

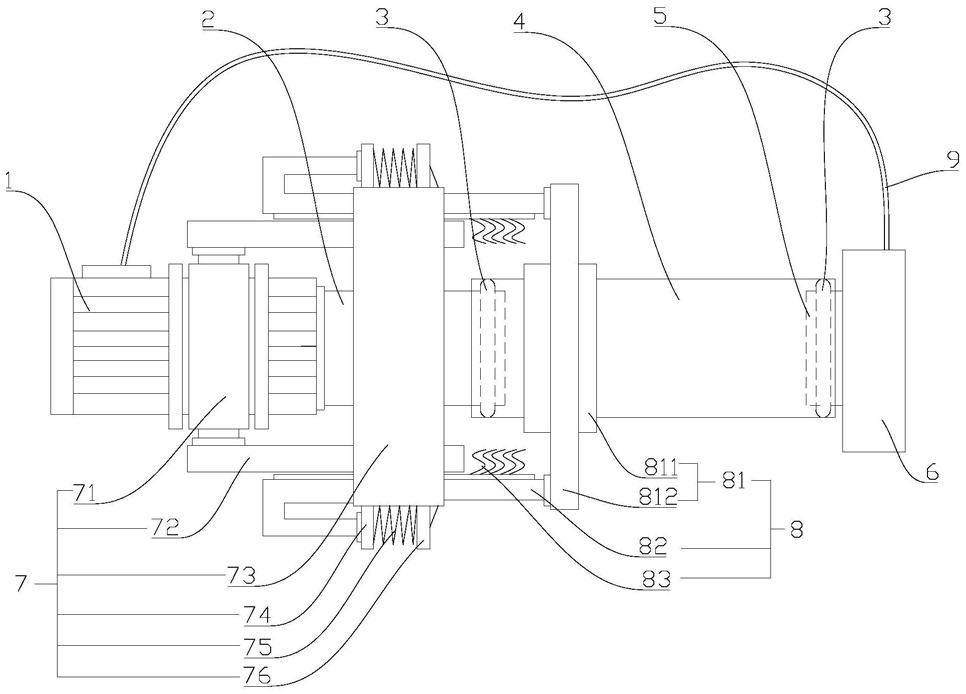

1.石油管道密封性检测装置,其特征在于:包括分别连接于石油管道(4)轴向两端的第一连接管(2)和第二连接管(5),所述第一连接管(2)连接有风机(1),所述第二连接管(5)连接有挡板(6);所述石油管道密封性检测装置还包括检测组件(8),以及用于连接所述检测组件(8)的连接组件(7);所述连接组件(7)转动连接于所述风机(1),并可以所述石油管道(4)的轴线为轴相对于所述风机(1)转动;所述检测组件(8)包括一端滑动连接于所述连接组件(7)的滑杆(82),所述滑杆(82)可沿所述石油管道(4)的长度方向相对于所述连接组件(7)滑动;所述滑杆(82)远离所述连接组件(7)的一端固定连接有套设于所述石油管道(4)外壁的支撑环(81),所述支撑环(81)可绕所述石油管道(4)转动并沿所述石油管道(4)滑动;所述滑杆(82)面向所述石油管道(4)的一侧设有飘带(83)。

2.根据权利要求1所述的石油管道密封性检测装置,其特征在于:所述连接组件(7)包括套接于所述风机(1)的定位环(71),所述定位环(71)可以所述石油管道(4)的轴线为轴相对于所述风机(1)转动;所述连接组件(7)还包括与所述滑杆(82)滑动连接的连接环(73),所述连接环(73)通过连接杆(72)固定连接于所述定位环(71)。

3.根据权利要求2所述的石油管道密封性检测装置,其特征在于:所述连接环(73)设有沿所述石油管道(4)长度方向设置的通孔,所述滑杆(82)穿入所述通孔内,所述滑杆(82)的外表面与所述通孔的孔壁滑动配合。

4.根据权利要求2所述的石油管道密封性检测装置,其特征在于:所述连接环(73)外侧固定连接有固定块(76),所述滑杆(82)远离所述支撑环(81)的一端朝向所述连接环(73)外侧弯曲,并连接有与所述固定块(76)相对的移动块(74),所述移动块(74)与固定块(76)之间连接有弹簧(75)。

5.根据权利要求1所述的石油管道密封性检测装置,其特征在于:所述支撑环(81)包括由内向外同轴套接的第一支撑环(811)和第二支撑环(812),所述第一支撑环(811)和第二支撑环(812)转动连接,所述第一支撑环(811)的内表面与所述石油管道(4)的外表面间隙配合,所述第二支撑环(812)与所述滑杆(82)固定连接。

6.根据权利要求1或5所述的石油管道密封性检测装置,其特征在于:所述支撑环(81)内侧设有海绵层。

7.根据权利要求1所述的石油管道密封性检测装置,其特征在于:所述第一连接管(2)和第二连接管(5)的管壁外均套设有密封环(3)。

8.根据权利要求7所述的石油管道密封性检测装置,其特征在于:所述密封环(3)为可充气的环形气囊。

9.根据权利要求1所述的石油管道密封性检测装置,其特征在于:所述飘带(83)采用腈纶绒毛制作。

10.根据权利要求1所述的石油管道密封性检测装置,其特征在于:所述挡板(6)设有通气孔(61)。
