1.一种高压开关柜的通风散热结构，包括开关柜本体（1）、左胶垫（4）、右胶垫（5）、引风斗（15）与抽风机（16），其特征在于：所述左胶垫（4）位于开关柜本体（1）内壁的左侧中间位置，右胶垫（5）位于开关柜本体（1）内壁的右侧中间位置，引风斗（15）位于开关柜本体（1）内腔的底部，抽风机（16）位于引风斗（15）的底部，所述开关柜本体（1）的左右两侧中间位置均设置有通槽，位于所述开关柜本体（1）左侧的通槽中设置有左胶垫（4），位于所述开关柜本体（1）右侧的通槽中设置有右胶垫（5），所述左胶垫（4）的右侧面连接有第一吹风机（6），所述开关柜本体（1）的内壁左侧位于第一吹风机（6）的顶部与底部均连接有导风板一（8），所述右胶垫（5）的左侧面连接有第二吹风机（7），所述开关柜本体（1）的内壁右侧位于第二吹风机（7）的顶部与底部连接有导风板二（9），所述开关柜本体（1）的左侧位于左胶垫（4）的上方与下方均设置有左开槽（10），所述开关柜本体（1）的右侧位于右胶垫（5）的上方与下方均设置有右开槽（11），所述开关柜本体（1）的内腔顶部连接有八个冷凝管（3），八个冷凝管（3）两两之间连接有连接管（2），所述开关柜本体（1）内壁的左右两侧均连接有固定杆（14），两个所述固定杆（14）远离开关柜本体（1）内壁的一端与引风斗（15）的外壁相连接，所述抽风机（16）的顶部与引风斗（15）的底部相连接，所述开关柜本体（1）内壁的底部连接有U型滑道（19），所述U型滑道（19）的左右两侧内腔中均安装有滚珠（20），位于所述U型滑道（19）的上方且位于抽风机（16）的下方设置有蓄尘箱（17）。

2.根据权利要求1所述的一种高压开关柜的通风散热结构，其特征在于：所述左胶垫（4）与右胶垫（5）外壁四周均与通槽的内壁相连接，且左胶垫（4）与右胶垫（5）的尺寸相等。

3.根据权利要求1所述的一种高压开关柜的通风散热结构，其特征在于：所述左胶垫（4）与右胶垫（5）均设置有横向的贯穿孔。

4.根据权利要求1所述的一种高压开关柜的通风散热结构，其特征在于：所述导风板一（8）向下倾斜设置，导风板二（9）向上倾斜设置，且导风板一（8）数量为两个，导风板二（9）的数量为两个。

5.根据权利要求1所述的一种高压开关柜的通风散热结构，其特征在于：所述左开槽（10）与右开槽（11）的横向长度均为开关柜本体（1）横向厚度的二分之三倍，且左开槽（10）与右开槽（11）均倾斜向下设置。

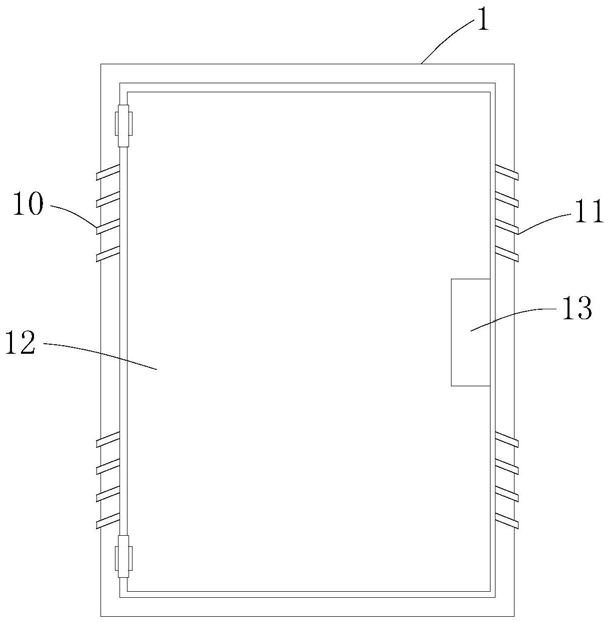

6.根据权利要求1所述的一种高压开关柜的通风散热结构，其特征在于：所述开关柜本体（1）的左侧壁安装有两个合页，开关柜本体（1）的前侧通过两个合页铰接有柜门（12），所述柜门（12）的正面右侧竖向中间位置安装有把手（13）。

7.根据权利要求1所述的一种高压开关柜的通风散热结构，其特征在于：所述蓄尘箱（17）的顶部不封闭，蓄尘箱（17）的左右两侧均安装有插杆（18），所述插杆（18）远离蓄尘箱（17）的一端贯穿U型滑道（19）的内壁并延伸至U型滑道（19）的内腔中，且插杆（18）的顶部与底部均与滚珠（20）连接。
