专利号: 2018219186294
申请人: 南京宝凯通机械设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

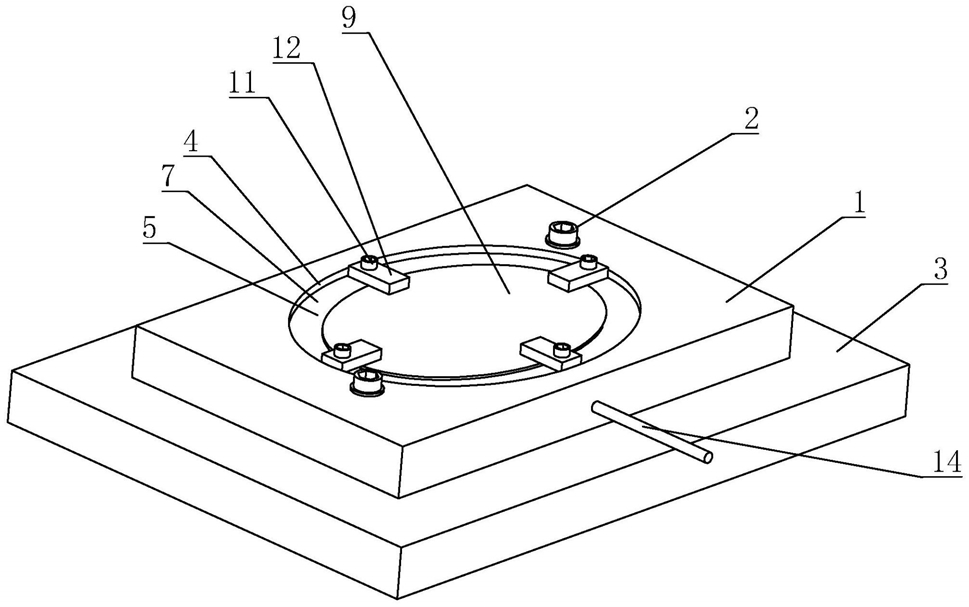

1.一种反射镜座铣削固定工装,其特征在于:包括工装板(1),所述工装板(1)通过若干第一螺栓(2)连接在工作台(3)上,所述工装板(1)上依次铣削有第一凹槽(4)、第二凹槽(5)以及第三凹槽(6),所述第一凹槽(4)、第二凹槽(5)以及第三凹槽(6)均为椭圆形且圆心相重合,所述第一凹槽(4)和第二凹槽(5)之间形成第一台阶面(7),所述第二凹槽(5)和第三凹槽(6)之间形成第二台阶面(8),反射镜座(9)放置在所述第二台阶面(8)上且第二台阶面(8)的形状和大小与反射镜座(9)一致,所述第一台阶面(7)上沿周缘开设有若干螺纹孔(10),所述螺纹孔(10)螺纹连接有第二螺栓(11),所述第二螺栓(11)远离第一台阶面(7)的一端固接有压块(12),所述压块(12)朝向第二凹槽(5)的一侧抵触在反射镜座(9)背离第二台阶面(8)的一侧。

2.根据权利要求1所述的反射镜座铣削固定工装,其特征在于:所述工装板(1)的侧壁上开设有第一通槽(13),所述第一通槽(13)与第三凹槽(6)连通,所述第一通槽(13)内插接有转动轴(14),所述转动轴(14)延伸至第三凹槽(6)内的一端的侧壁上固接有横杆(15),所述横杆(15)的长度大于第三凹槽(6)的深度。

3.根据权利要求2所述的反射镜座铣削固定工装,其特征在于:所述横杆(15)远离转动轴(14)的一端套设有橡胶套(16)。

4.根据权利要求1所述的反射镜座铣削固定工装,其特征在于:所述工装板(1)上向下开设有纵截面为L型的第二通槽(17),所述第二通槽(17)与第三凹槽(6)相连通,所述第二通槽(17)内在竖直方向上插接有第一插接杆(18),所述第二通槽(17)内在水平方向上插接有第二插接杆(19),所述第二通槽(17)内在水平方向上固接有支撑块(20),所述支撑块(20)铰接连接在第二插接杆(19)的侧壁上,所述第一插接杆(18)与第二插接杆(19)铰接连接,所述第二插接杆(19)远离第一插接杆(18)的一端且朝向反射镜座(9)的一侧固接有固定杆(21)。

5.根据权利要求4所述的反射镜座铣削固定工装,其特征在于:所述支撑块(20)设置在第二插接杆(19)的中间且远离第一插接杆(18)的位置。

6.根据权利要求1所述的反射镜座铣削固定工装,其特征在于:所述压块(12)朝向反射镜座(9)的一侧设有橡胶垫(22)。

7.根据权利要求1所述的反射镜座铣削固定工装,其特征在于:所述第二台阶面(8)上固接有缓冲垫(23)。

8.根据权利要求1所述的反射镜座铣削固定工装,其特征在于:若干所述螺纹孔(10)等距设置在第一台阶面(7)上。
