专利号: 2018219211281
申请人: 青岛科技大学
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2023-08-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

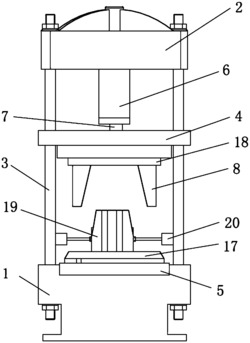

1.一种液压式橡胶空气弹簧无胶囊硫化机,包括底座、上横梁以及连接底座和上横梁之间的立柱,其特征在于,所述立柱中上部设有可在立柱上上下移动的上板,所述底座上设有下板,所述上横梁上安装有锁模液压缸,所述锁模液压缸下端柱塞杆连接于上板顶部,所述上板下方连接锁紧装置,所述下板上设置分体式硫化模具;所述分体式硫化模具包括左子口模、左模、中模、右模和右子口模,所述左模、中模和右模均为可上下开合的两半模具组成,两半模具一端铰接,另一端可开合;所述左子口模或右子口模上设有蒸汽进气孔,所述左子口模和右子口模外侧均设有可与锁紧装置连接的锁紧凸台。

2.根据权利要求1所述的一种液压式橡胶空气弹簧无胶囊硫化机,其特征在于,所述中模的内环面由左弧面和右弧面组成,左右弧面之间设置箍带腰槽,所述箍带腰槽形成的空腔为橡胶空气弹簧的腰环,所述中模的左弧面和左模的内弧面形成的空腔为橡胶空气弹簧的左鼓囊,所述中模的右弧面和右模的内弧面形成的空腔为橡胶空气弹簧的右鼓囊。

3.根据权利要求1所述的一种液压式橡胶空气弹簧无胶囊硫化机,其特征在于,所述左子口模和右子口模外侧均连接平移液压缸。

4.根据权利要求1所述的一种液压式橡胶空气弹簧无胶囊硫化机,其特征在于,所述下板上设置底模,所述底模上设置导轨,所述分体式硫化模具可沿所述导轨左右移动。
