专利号: 2018219279566
申请人: 南京宝凯通机械设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

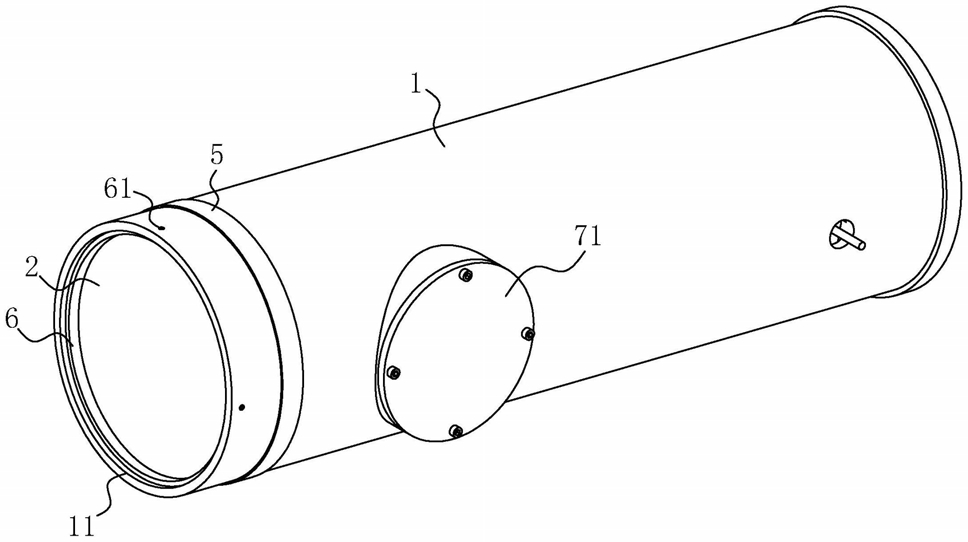

1.一种雷达望远镜,包括管体(1),所述管体(1)端部设有进光口(11),所述管体(1)上位于进光口(11)外周设有安装槽(12),所述安装槽(12)内安装有主镜片(2),其特征在于:所述安装槽(12)底面上沿管体(1)轴线方向滑移设有顶杆(3),所述顶杆(3)为若干个,圆周阵列设置在安装槽(12)底部,所述管体(1)上设有驱动顶杆(3)沿管体(1)轴线方向往复滑动的驱动装置。

2.根据权利要求1所述的一种雷达望远镜,其特征在于:所述驱动装置包括设置在管体(1)内的齿轮(4),所述齿轮(4)与顶杆(3)对应设置且套设在顶杆(3)外,所述齿轮(4)中心设有螺纹孔,所述顶杆(3)仅能做滑移运动且远离主镜片(2)的一端设有与螺纹孔配合的螺杆(31),所述齿轮(4)与管体(1)转动连接,所述管体(1)内设有驱动齿轮(4)转动的驱动件。

3.根据权利要求2所述的一种雷达望远镜,其特征在于:所述驱动件包括设置在管体(1)外周面上的内齿圈(5),所述内齿圈(5)与管体(1)转动连接,所述内齿圈(5)与管体(1)同轴设置且与所有齿轮(4)啮合设置。

4.根据权利要求2或3所述的一种雷达望远镜,其特征在于:所述管体(1)内设有用于安装齿轮(4)的安装腔(13),所述齿轮(4)端面上与齿轮(4)同轴设有凸环(41),所述安装腔(13)内壁上设有与凸环(41)配合的凹环(131)。

5.根据权利要求4所述的一种雷达望远镜,其特征在于:所述安装槽(12)内设有与主镜片(2)外缘抵接的压圈(6),所述压圈(6)外径与安装槽(12)直径相等,所述管体(1)外周面上螺纹连接有与压圈(6)外周面抵接的固定螺钉(61)。

6.根据权利要求4所述的一种雷达望远镜,其特征在于:所述顶杆(3)与主镜片(2)背面可拆卸固定连接。

7.根据权利要求1所述的一种雷达望远镜,其特征在于:所述管体(1)外壁上设有清洗孔(7)以及盖设在清洗孔(7)外的盖板(71)。

8.根据权利要求7所述的一种雷达望远镜,其特征在于:所述管体(1)内还设有折转镜片(8),所述折转镜片(8)朝向主镜片(2)设置,所述管体(1)内壁上朝向折转镜片(8)固定有准直器(81),所述准直器(81)与光纤相连接且沿管体(1)径向设置。
