专利号: 2018219377821
申请人: 浙江鼎明光电有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

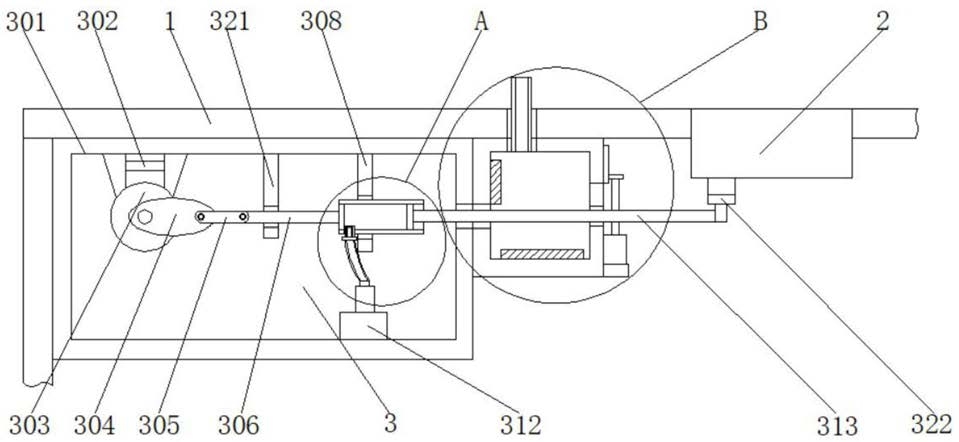

1.一种防锈蚀的卫生间集成吊顶,包括集成吊顶板(1),其特征在于:所述集成吊顶板(1)的底面固定连接有集成吊顶面板(2),所述集成吊顶板(1)的底面固定连接有集成吊顶面板防锈蚀装置(3);

所述集成吊顶面板防锈蚀装置(3)包括面板清洁箱(301),所述面板清洁箱(301)的内腔顶面与电动机固定座(302)的顶部固定连接,所述电动机固定座(302)的底部固定连接有面板清洁电动机(303),所述面板清洁电动机(303)的输出轴与电动机凸轮(304)的背面固定连接,所述电动机凸轮(304)的正面通过转轴与电动机连接杆(305)的一端活动连接,所述电动机连接杆(305)的另一端通过转轴与电动机动力杆(306)的一端活动连接,所述电动机动力杆(306)的另一端固定连接有气压缸(307),所述气压缸(307)的表面与气压缸活动杆(308)的底部活动连接,所述气压缸活动杆(308)的顶部与面板清洁箱(301)的内腔顶面固定连接,所述气压缸(307)的表面固定连接充气阀母头(309),所述充气阀母头(309)的内壁活动连接有充气阀公头(310),所述气压缸(307)的表面通过充气阀母头(309)和充气阀公头(310)与充气软管(311)的一端固定连接,所述充气软管(311)的另一端与气压机(312)的输出端固定连接,所述气压机(312)的底部与面板清洁箱(301)的内腔底面固定连接,所述气压缸(307)远离电动机动力杆(306)的一端通过活塞与面板清洁杆(313)的一端固定连接,所述面板清洁箱(301)的侧面固定连接有烘干箱(314),所述烘干箱(314)的内腔顶面与烘干箱通气管(315)的一端固定连接,所述烘干箱通气管(315)的另一端贯穿烘干箱(314)的顶面,并延伸至集成吊顶板(1)的顶部,所述烘干箱(314)的右侧面开设有滑槽(316),所述滑槽(316)的表面活动连接有T形滑杆(317),所述烘干箱(314)的右侧面通过T形滑杆(317)与活动门(318)的侧面活动连接,所述活动门(318)的侧面固定连接有推动块(319),所述推动块(319)的底面与液压机(320)的输出端固定连接。

2.根据权利要求1所述的一种防锈蚀的卫生间集成吊顶,其特征在于:所述电动机动力杆(306)的表面与动力杆活动杆(321)的底部活动连接,所述动力杆活动杆(321)的顶部与面板清洁箱(301)的内腔顶部固定连接。

3.根据权利要求1所述的一种防锈蚀的卫生间集成吊顶,其特征在于:所述面板清洁杆(313)远离气压缸(307)的一端贯穿面板清洁箱(301)侧面,并延伸至烘干箱(314)的外部,所述面板清洁杆(313)的右端与吸水刷(322)的刷柄固定连接。

4.根据权利要求1所述的一种防锈蚀的卫生间集成吊顶,其特征在于:所述烘干箱(314)的内腔底面与侧面均固定连接有发热片(323)。

5.根据权利要求1所述的一种防锈蚀的卫生间集成吊顶,其特征在于:所述液压机(320)的底面与液压机固定板(324)的顶面固定连接,所述液压机固定板(324)的侧面与烘干箱(314)的侧面固定连接。

6.根据权利要求1所述的一种防锈蚀的卫生间集成吊顶,其特征在于:所述烘干箱(314)的侧面开设有与吸水刷(322)相适配的方形孔。
