专利号: 2018219475542
申请人: 浙江创智果企业管理咨询有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

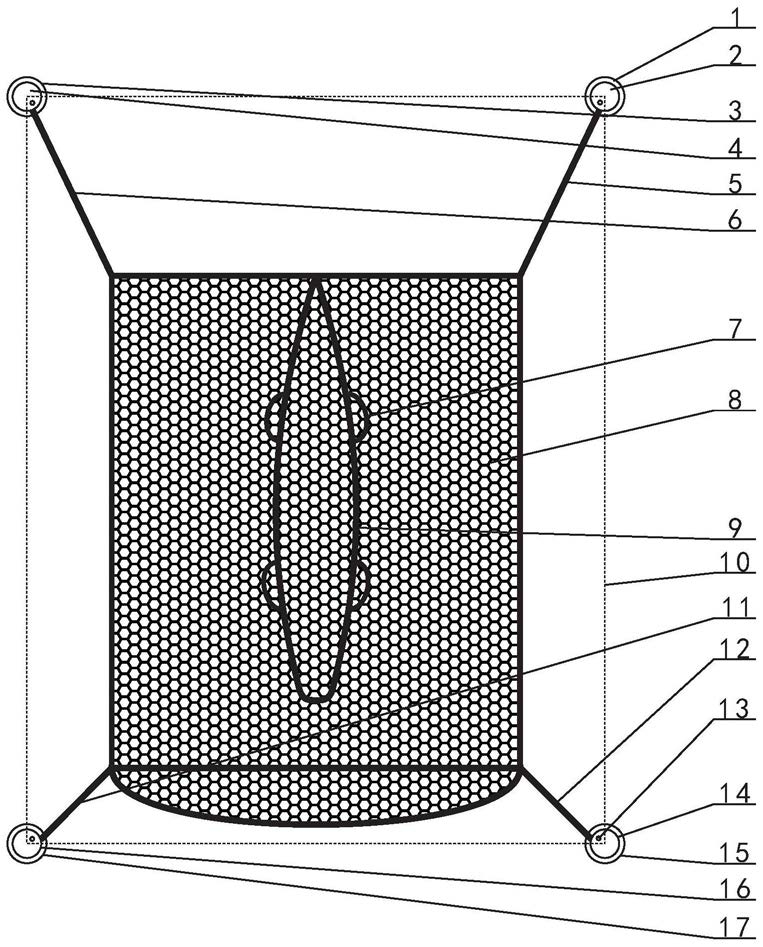

1.一种壁挂式儿童电梯坠落自救安全网,包括上柱体A(2)、上柱体B(4)、下柱体A(14)、下柱体B(16)、网袋(8)、上拉绳A(5)、上拉绳B(6)、下拉绳A(11)和下拉绳B(12),其特征是:上柱体A(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)的内端呈四角形固定在电梯轿厢的轿厢壁上,网袋(8)上部两侧的上拉绳A(5)和上拉绳B(6)外端分别固定连接上柱体A(2)和上柱体B(4),网袋(8)下部两侧的下拉绳A(11)和下拉绳B(12)外端分别固定连接下柱体A(14)和下柱体B(16),所述网袋(8)的网袋前部面(28)下部至上部之间设有开口(9)。

2.根据权利要求1所述的壁挂式儿童电梯坠落自救安全网,其特征是:所述上柱体A

(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)为相同结构,在上柱体A(2)的后端设有上固定盘A(1),所述上固定盘A(1)通过焊接固定连接电梯轿厢的轿厢壁;在上柱体B(4)的后端设有上固定盘B(3),所述上固定盘B(3)通过焊接固定连接电梯轿厢的轿厢壁;在下柱体A(14)的后端设有下固定盘A(15),所述下固定盘A(15)通过焊接固定连接电梯轿厢的轿厢壁;在下柱体B(16)的后端设有下固定盘B(17),所述下固定盘B(17)通过焊接固定连接电梯轿厢的轿厢壁。

3.根据权利要求1或2所述的壁挂式儿童电梯坠落自救安全网,其特征是:所述上柱体A(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)的靠近外端四个相对角部分别设有凹陷角(21),由上柱体A(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)的上端面至凹陷角(21)处分别设有光孔(19),在上柱体A(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)的凹陷角(21)内侧面上分别设有螺孔(20),广告贴纸(10)和泡沫板(25)形成的广告牌四角分别插在上柱体A(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)的凹陷角中,由四根内六方螺丝(13)分别穿过上柱体A(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)的光孔(19)、广告牌四角设置的孔(27)后连接上柱体A(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)的螺孔(20)。

4.根据权利要求3所述的壁挂式儿童电梯坠落自救安全网,其特征是:在上柱体A(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)的光孔(19)外部分别设有隐藏内六方螺丝(13)螺帽的扩径孔(18)。

5.根据权利要求1所述的壁挂式儿童电梯坠落自救安全网,其特征是:在上柱体A(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)对应凹陷角(21)的靠近内端分别设有穿孔(22),在上柱体A(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)的穿孔(22)反方向分别设有扩孔(23),所述上拉绳A(5)、上拉绳B(6)、下拉绳B(12)和下拉绳A(11)的外端分别穿过上柱体A(2)、上柱体B(4)、下柱体A(14)和下柱体B(16)的穿孔(22)后在扩孔(23)打死结。

6.根据权利要求3所述的壁挂式儿童电梯坠落自救安全网,其特征是:所述广告贴纸(10)后部的泡沫板(25)前部面四角分别设有角部贴片(26),在广告贴纸(10)的四角分别设有角部凹陷(24),广告贴纸(10)贴在泡沫板(25)的前部面上。

7.根据权利要求1所述的壁挂式儿童电梯坠落自救安全网,其特征是:所述上柱体A(2)和上固定盘A(1)、上柱体B(4)和上固定盘B(3)、下柱体A(14)和下固定盘A(15)以及下柱体B(16)和下固定盘B(17)为不锈钢材质制作。

8.根据权利要求1所述的壁挂式儿童电梯坠落自救安全网,其特征是:在网袋前部面(28)下部至上部之间设置的开口(9)为加粗的绳。

9.根据权利要求1所述的壁挂式儿童电梯坠落自救安全网,其特征是:在网袋(8)的下部两侧分别设有支撑橡胶棒(29),所述支撑橡胶棒(29)为柔性材质。

10.根据权利要求8所述的壁挂式儿童电梯坠落自救安全网,其特征是:所述网袋前部面(28)的开口(9)边缘上设有多个便于手抓的小开口(7),所述小开口(7)为加粗的绳。
