专利号: 201821953209X
申请人: 西安科技成果转化工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-05-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

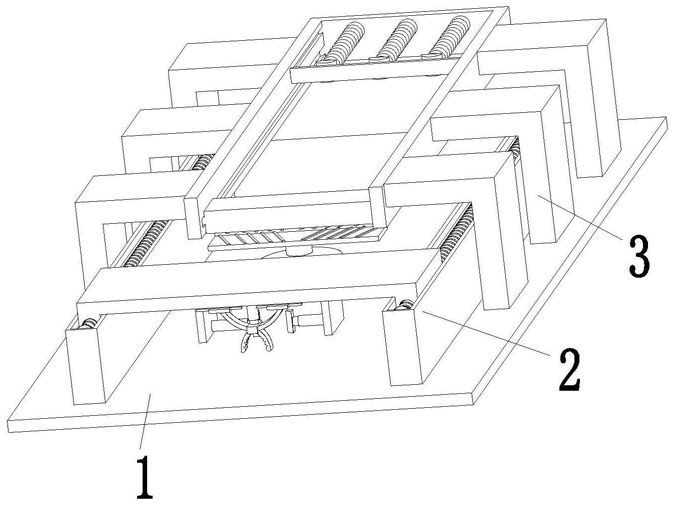

1.一种用于化学纤维切断的缓冲机,包括底板(1)、剪断装置(2)、缓冲装置(3),所述的剪断装置(2)安装在底板(1)的前端上侧面上,缓冲装置(3)安装在底板(1)的后端上侧面上,剪断装置(2)位于缓冲装置(3)的内侧面;其中:所述的剪断装置(2)包括安装板(21)、滑动板(22)、剪断滑块(23)、夹紧气缸(24)、转轴板(25)、夹紧柱(26)、剪断安装架(27)、剪断气缸(28)、剪断刀(29)、剪断槽块(210)、剪断电机(211)、剪断丝杠(212)、防撞板(213)、缓冲弹簧(214),所述的安装板(21)左右对称安装在底板(1)的上端面上,安装板(21)为中空结构,安装板(21)的后端内侧面上设置有滑槽,安装板(21)的上端内侧面上设置有滑槽;滑动板(22)的下端设置有滑块,滑动板(22)下端设置的滑块与安装板(21)上端内侧面上设置的滑槽通过滑动配合的方式相连接,剪断滑块(23)左右对称安装在滑动板(22)的下端面上,夹紧气缸(24)的底端安装在滑动板(22)的中部下端面上,夹紧气缸(24)的顶端与转轴板(25)的上端面相连接,转轴板(25)的中部设置有转轴,夹紧柱(26)的上端与剪断滑块(23)的下端相连接,夹紧柱(26)的上端设置有卡齿,夹紧柱(26)的中部穿过转轴;剪断安装架(27)的上端对称安装在安装板(21)的后端下侧面上,剪断气缸(28)的底端安装在安装板(21)的下端内侧面上,位于安装板(21)左端的剪断气缸(28)顶端安装有剪断槽块(210),位于装板(21)右端的剪断气缸(28)顶端安装有剪断刀(29),剪断刀(29)的位置与剪断槽块(210)的位置一一对应。2.根据权利要求1所述的一种用于化学纤维切断的缓冲机,其特征在于:所述的缓冲装置(3)包括缓冲安装架(31)、滑槽板(32)、缓冲滑块(33)、缓冲电机(34)、圆盘(35)、缓冲电动滑块(36)、夹紧板(37)、缓冲板(38)、弹性伸缩杆(39),所述的缓冲安装架(31)左右对称安装在底板(1)的上端面上,缓冲安装架(31)为L型结构,滑槽板(32)的左右两侧与缓冲安装架(31)的外侧面相连接,滑槽板(32)为U型结构,滑槽板(32)的内侧面上设置有滑槽,滑槽板(32)的后端内侧面上设置有滑槽;缓冲滑块(33)与滑槽板(32)上设置的滑槽通过滑动配合的方式相连接,缓冲滑块(33)的下端设置有凹槽,缓冲滑块(33)下端设置的凹槽上下两端面上均分布有卡齿,缓冲电机(34)通过电机座安装在缓冲滑块(33)的下端面上,缓冲电机(34)的输出轴与圆盘(35)的上端面相连接,缓冲电动滑块(36)对称安装在圆盘(35)的下端面上,夹紧板(37)的上端与缓冲电动滑块(36)的下端面相连接,夹紧板(37)的内侧面上设置有纵向卡齿,夹紧板(37)的外端设置有凹槽。3.根据权利要求1所述的一种用于化学纤维切断的缓冲机,其特征在于:剪断电机(211)通过电机座安装在安装板(21)的前端内侧面上,剪断电机(211)的输出轴与剪断丝杠(212)的前端相连接,剪断丝杠(212)的后端通过轴承与安装板(21)的后端内侧面相连接;防撞板(213)的左右两端均设置有滑块,防撞板(213)上设置的滑块与安装板(21)的后端内侧面上设置的滑槽通过滑动配合的方式相连接,缓冲弹簧(214)的前端与防撞板(213)的后端相连接,缓冲弹簧(214)的后端与安装板(21)的上端内侧面相连接。4.根据权利要求1所述的一种用于化学纤维切断的缓冲机,其特征在于:缓冲板(38)的外端设置有滑块,缓冲板(38)外端设置的滑块与滑槽板(32)的后端内侧面上设置的滑槽通过滑动配合的方式相连接,弹性伸缩杆(39)的后端安装在滑槽板(32)的后端内侧面上,弹性伸缩杆(39)均匀分布在滑槽板(32)的后端内侧面上。

5.根据权利要求1所述的一种用于化学纤维切断的缓冲机,其特征在于:两个夹紧柱(26)呈X型交叉结构。6.根据权利要求1所述的一种用于化学纤维切断的缓冲机,其特征在于:剪断槽块(210)的内侧设置有V型槽。
