专利号: 2018219589878
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2023-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

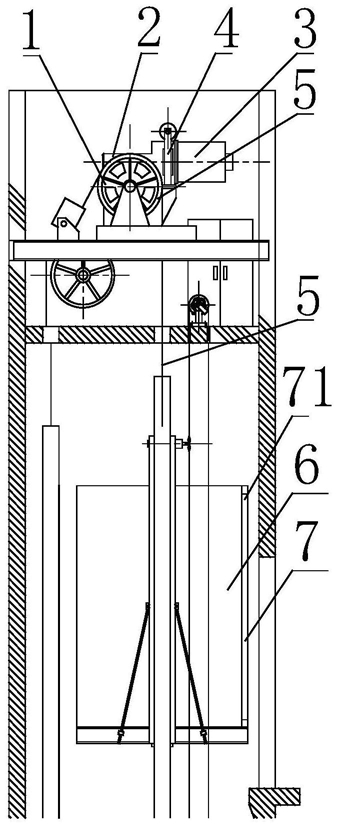

1.一种电梯预测故障诊断及监控系统,其特征在于,包括曳引轮上安装的第一温度传感器、电机制动器上的第二温度传感器、轿厢内安装的第一加速度传感器、曳引机上安装的第二加速度传感器、轿门上安装的光电传感器、安装在电梯顶部的微处理器以及电梯监控中心;所述第一温度传感器、第二温度传感器、第一加速度传感器、第二加速度传感器、光电传感器分别与所述微处理器相连,所述微处理器通过GPRS、EDGE、3G、4G或zigbee无线传感器方式接入以太网并与监控中心建立链接通信;

所述微处理器包括中央处理单元、信号采集模块,所述信号采集模块接收所述第一加速度传感器、第二加速度传感器、光电传感器、第一温度传感器以及第二温度传感器传送的相关信号数据,所述信号采集模块和所述中央处理单元相连,所述中央处理单元对采集的信号数据进行分析,判断各个传感器的参数是否在规定范围内。

2.根据权利要求1所述的电梯预测故障诊断及监控系统,其特征在于,该系统还包括存储模块,用于存储所述中央处理单元对采集的信号分析后的数据,与所述中央处理单元连接。

3.根据权利要求2所述的电梯预测故障诊断及监控系统,其特征在于,所述中央处理单元包括第一判断器,启动电机和电机制动器后,用于判断当所述光电传感器有信号,所述第一加速度传感器和/或第二加速度传感器的加速度信号数据是否超过规定范围,若超过,所述中央处理单元发出报警信号。

4.根据权利要求2所述的电梯预测故障诊断及监控系统,其特征在于,所述中央处理单元还包括第二判断器,启动电机和电机制动器后,当所述光电传感器有信号,用于根据所述第一加速度传感器的信号数据计算电梯轿厢的即时速度及轿厢的位置后,并判断所述曳引轮和曳引绳滑差是否超过规定范围,若超出规定范围,则所述中央处理单元发出报警信号;

否则将信号数据存储到所述存储模块中;

还用于当所述光电传感器没有信号,所述第一加速度传感器和/或第二加速度传感器有信号数据,启动电梯的安全钳,并且所述中央处理单元发出报警信号。

5.根据权利要求2、3或4任一项所述的电梯预测故障诊断及监控系统,其特征在于,所述中央处理单元还包括第三判断器,用于根据所述第一温度传感器和第二温度传感器的温度数据,判断是否超出设定的规定温度范围。

6.根据权利要求1或2所述的电梯预测故障诊断及监控系统,其特征在于,所述第一加速度传感器和第二加速度传感器均为MEMS三轴加速度传感器。

7.根据权利要求1或2所述的电梯预测故障诊断及监控系统,其特征在于,所述监控中心包括计算机,所述计算机上用于接收微处理器传递的数据,并通过图形界面显示在计算机屏幕上。

8.根据权利要求1或2所述的电梯预测故障诊断及监控系统,其特征在于,该系统还包括电源模块,用于为微处理器供电,所述电源模块与中央处理单元连接。
