专利号: 2018219729712
申请人: 西安华运天成通讯科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

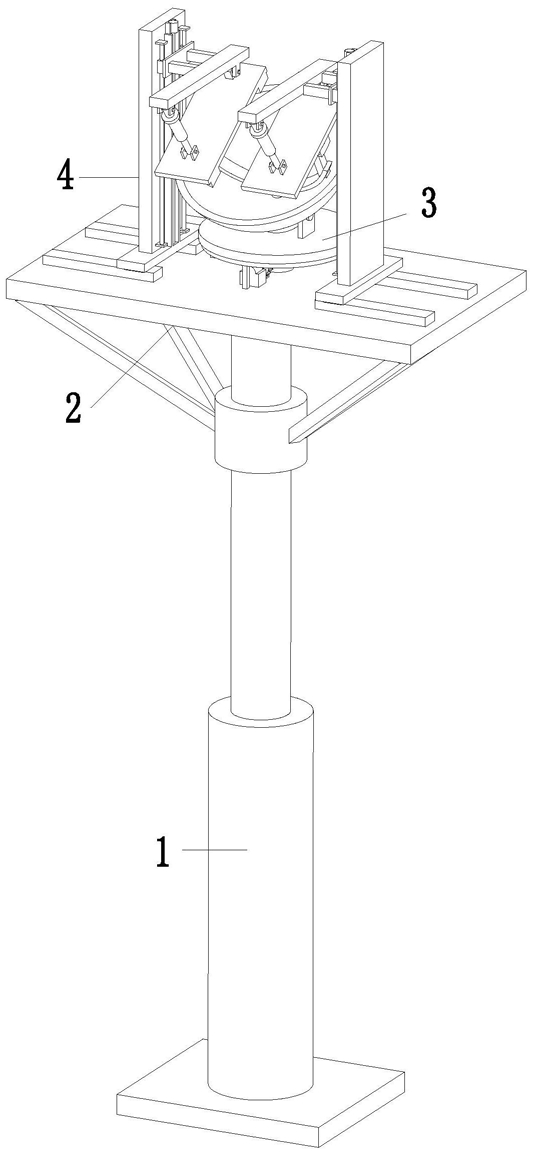

1.一种基于北斗导航系统的地面信号接收气象站,包括气象站本体(1)、安装板(2)、转动接收装置(3)和清理调节装置(4),其特征在于:所述的气象站本体(1)上端安装有安装板(2),安装板(2)上端中部安装有转动接收装置(3),安装板(2)上设置有两个清理调节装置(4),两个清理调节装置(4)对称安装在安装板(2)左右两侧;其中:所述的转动接收装置(3)包括环形槽架(31)、转动柱(32)、转动板(33)、驱动机构(34)、限位机构(35)和接收机构(36),安装板(2)上端安装有环形槽架(31),环形槽架(31)内部通过滑动配合的方式连接有转动柱(32),转动柱(32)上端安装有转动板(33),转动板(33)下端前侧安装有驱动机构(34),转动板(33)下端外侧安装有限位机构(35),转动板(33)上端安装有接收机构(36);

所述的接收机构(36)包括调节座(361)、调节气缸(362)和雷达接收器(363),调节座(361)安装在转动板(33)上端中部,调节座(361)内部通过销轴安装有雷达接收器(363),转动板(33)左侧通过销轴安装有调节气缸(362),调节气缸(362)的顶端通过销轴与雷达接收器(363)的中部;

所述的清理调节装置(4)包括平移机构(41)、升降机构(42)、调节机构(43)和清理机构(44),所述的平移机构(41)上端安装在安装板(2)上端,平移机构(41)上端安装有升降机构(42),升降机构(42)内侧安装有调节机构(43),调节机构(43)下端安装有清理机构(44);

所述的升降机构(42)包括固定板(421)、安装架(422)、升降电机(423)、升降丝杠(424)、丝杠滑块(425)、滑轨(426)、挡板(427)、滑动块(428)和移动板(429),平移机构(41)上端安装有固定板(421);

-固定板(421)左侧中部安装有安装架(422),安装架(422)上端通过电机座安装有升降电机(423),升降电机(423)的输出轴通过联轴器连接有升降丝杠(424),升降丝杠(424)通过轴承安装在安装架(422)上,升降丝杠(424)上设置有丝杠滑块(425),丝杠滑块(425)外侧连接有移动板(429);

-固定板(421)上设置有两个滑轨(426),两个滑轨(426)通过挡板(427)对称安装在固定板(421)上端前后两侧,滑轨(426)上滑动设置有滑动块(428),滑动块(428)外侧与移动板(429)固定连接;

所述的清理机构(44)包括弧形架(441)、弧形电动滑块(442)、环形槽(443)、滑动架(444)、滑槽架(445)、连接杆(446)和清理板(447);所述的弧形架(441)安装在调节机构(43)下端;

-弧形架(441)中部为空心结构,弧形架(441)中部安装有弧形电动滑块(442),弧形电动滑块(442)上设置有滑动架(444);

-弧形架(441)外侧设置有环形槽(443),环形槽(443)内部通过滑动配合的方式连接有滑槽架(445),滑槽架(445)中部与滑动架(444)固定连接,滑槽架(445)下端安装有连接杆(446),连接杆(446)下端安装有清理杆。

2.根据权利要求1所述的一种基于北斗导航系统的地面信号接收气象站,其特征在于:

所述的驱动机构(34)包括驱动电机(341)、驱动轴(342)、驱动齿轮(343)、环形齿条(344)和U型架(345),所述的驱动电机(341)通过电机座安装在安装板(2)上;

-驱动电机(341)的输出轴上安装有驱动轴(342),驱动轴(342)上设置有驱动齿轮(343),驱动齿轮(343)通过U型架(345)安装在安装板(2)上,驱动齿轮(343)啮合有环形齿条(344),环形齿条(344)安装在转动板(33)上。

3.根据权利要求1所述的一种基于北斗导航系统的地面信号接收气象站,其特征在于:

所述的限位机构(35)包括限位滑槽(351)、限位滑块(352)和限位支柱(353),限位滑槽(351)安装在转动板(33)下端;

-限位滑槽(351)内部通过滑动配合的方式连接有限位滑块(352),限位滑块(352)下端安装有限位支柱(353),限位支柱(353)安装在安装板(2)上。

4.根据权利要求1所述的一种基于北斗导航系统的地面信号接收气象站,其特征在于:

所述的平移机构(41)包括电动滑块(411)、推板(412)和连接板(413),安装板(2)上端设置有两个电动滑块(411),两个电动滑块(411)对称安装在安装板(2)前后两侧,电动滑块(411)上端设置有推板(412),推板(412)上端安装有连接板(413)。

5.根据权利要求1所述的一种基于北斗导航系统的地面信号接收气象站,其特征在于:

所述的调节机构(43)包括横板(431)、矩形板(432)、铰接座(433)和转动气缸(434),升降机构(42)上端内侧安装有横板(431);

-横板(431)下端后侧通过铰接座(433)安装有矩形板(432),横板(431)下端前侧通过销轴安装有转动气缸(434),转动气缸(434)的顶端通过销轴与矩形板(432)前端连接。

6.根据权利要求1所述的一种基于北斗导航系统的地面信号接收气象站,其特征在于:

所述的清理板(447)为弧形结构,清理板(447)下端均匀设置有毛刷头。
