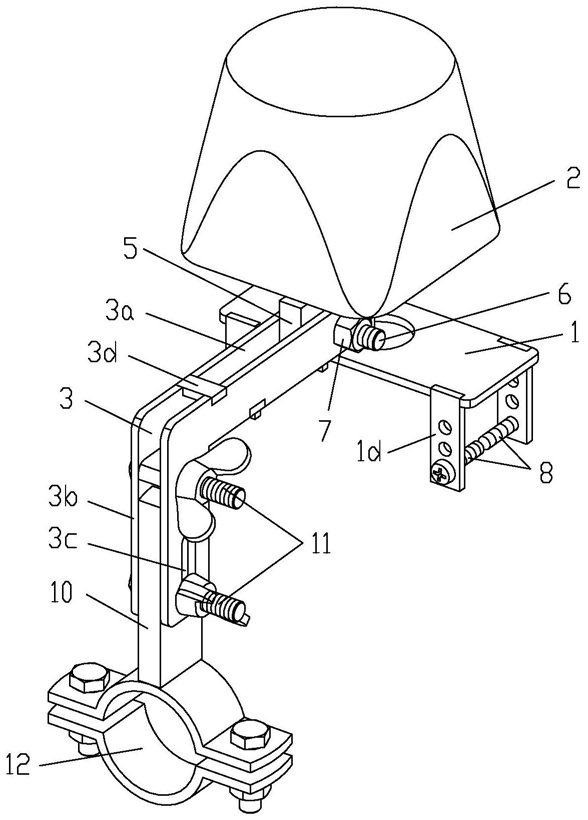

1.一种夹持牢固的可升降阀门自动启闭系统，其特征在于，包括执行构件、旋转驱动构件(2)，执行构件用于与被控制阀门的把手连接，旋转驱动构件(2)用于驱动执行构件转动，旋转驱动构件(2)设在悬臂式安装构件的悬臂(3)远端，悬臂式安装构件近端的立柱下端设有用于与供水管道固定连接的抱箍(12)；所述立柱呈高度可调节的组合结构，立柱的主体段(10)固定连接在抱箍(12)上；所述执行构件包括基座(1)，基座(1)底部两侧通过向下凸起部(1d)形成开口朝下的卡合槽，卡合槽用于与所述被控制阀门的把手卡合；基座(1)由所述旋转驱动构件(2)驱动转动。

2.根据权利要求1所述的夹持牢固的可升降阀门自动启闭系统，其特征在于，所述旋转驱动构件(2)包括驱动电机和减速机；驱动电机和减速机固定连接成一体；所述执行构件与所述减速机的输出轴固定连接。

3.根据权利要求1所述的夹持牢固的可升降阀门自动启闭系统，其特征在于，所述旋转驱动构件(2)通过调节座(5)与所述悬臂(3)连接，调节座(5)上设有条形槽(5a)，条形槽(5a)内穿设有第一螺栓(6)，第一螺栓(6)通过第一螺帽(7)并紧。

4.根据权利要求1所述的夹持牢固的可升降阀门自动启闭系统，其特征在于，所述向下凸起部(1d)上设有顶紧螺钉(8)。

5.根据权利要求4所述的夹持牢固的可升降阀门自动启闭系统，其特征在于，所述顶紧螺钉(8)前端套接有活动顶帽(8a)。

6.根据权利要求1所述的夹持牢固的可升降阀门自动启闭系统，其特征在于，所述基座(1)呈矩形板状结构，基座(1)中部开设有避让孔(1a)，避让孔(1a)上方设有动力接口板(1b)，动力接口板(1b)与所述旋转驱动构件(2) 设有的旋转输出构件固定连接，动力接口板(1b)与基座(1)之间通过连接构件(1c)固定连接，连接构件(1c)位于所述避让孔(1a)外侧；所述向下凸起部(1d)呈卡爪状分布在基座(1)两端。

7.根据权利要求1所述的夹持牢固的可升降阀门自动启闭系统，其特征在于，所述悬臂(3)呈厂字形，厂字形的横笔画段构成悬臂主体段(3a)，厂字形的竖撇笔画段呈竖直状，并构成悬臂安装段(3b)，悬臂安装段(3b)与所述主体段(10)形成高度可调节结构。

8.根据权利要求7所述的夹持牢固的可升降阀门自动启闭系统，其特征在于，所述主体段(10)和所述悬臂安装段(3b)通过立柱螺栓(11)和锁紧螺母固定连接，并由竖向条形孔形成所述悬臂安装段(3b)的升降导向。

9.根据权利要求8所述的夹持牢固的可升降阀门自动启闭系统，其特征在于，所述竖向条形孔由第一竖向条形孔(10a)和第二竖向条形孔(3c)组成，两个第二竖向条形孔(3c)的中心线重合；第一竖向条形孔(10a)和第二竖向条形孔(3c)分别设在主体段(10)和悬臂安装段(3b)上，悬臂安装段(3b)与第一竖向条形孔(10a)对应的位置穿设有一所述立柱螺栓(11)，主体段(10)与第二竖向条形孔(3c)对应的位置设有另一所述立柱螺栓(11)；位于上方的条形孔上端或者位于下方的条形孔下端连接有一横向滑槽，横向滑槽用于对应位置的立柱螺栓(11)横向滑动导向，以在悬臂(3)安装和拆卸过程中能够绕另一立柱螺栓(11)轴心摆动。
