专利号: 2018220331053
申请人: 商丘师范学院
专利类型:实用新型
专利状态:已下证
专利领域: 压力机
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

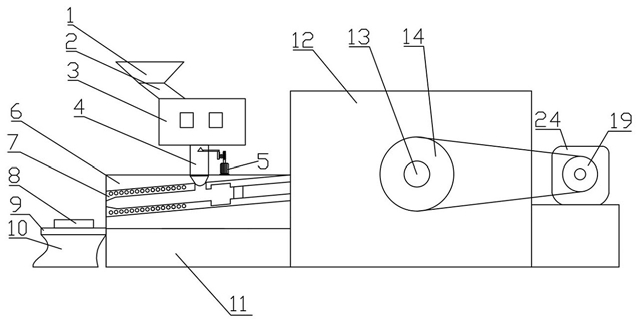

1.柱塞式秸秆燃料成型机,包括成型管(7)、搅拌室(3)、动力室(12),其特征在于,所述秸秆燃料成型机还包括输料管(2)、压缩装置(5)、储存室(11)和剪切装置(8),所述输料管(2)的上方固定连接进料斗(1)、下方固定连接搅拌室(3),所述搅拌室(3)的外侧壁固定连接两个第二电机(20),每个所述第二电机(20)的电机轴均固定连接连接套(21),所述连接套(21)外固定连接有切割片(23),所述搅拌室(3)的下方设有四个上侧为四棱柱、下侧为锥形的下料管(4),每个所述下料管(4)下部均穿过成型室(6),所述成型室(6)上设有压缩装置(5);

所述压缩装置(5)包括连杆(505)和压块(506),所述连杆(505)穿过下料管(4)的侧壁,所述连杆(505)的一端设有倒锥形的压块(506);

所述成型室(6)内设有四个成型管(7),所述成型管(7)倾斜设置,每个所述成型管(7)的内侧壁下部直径越来越小,所述成型管(7)的上侧开设有开口,所述成型管(7)下半部分的侧壁为空腔,所述空腔内设有螺旋状导热管(701),所述成型管(7)的内部设有压缩杆(16),所述压缩杆(16)的一端可拆卸连接压缩棒(15)、另一端铰接连接杆(17),所述连接杆(17)的一侧套设在偏心轮(18)上,所述偏心轮(18)为四个,每个偏心轮(18)均通过转动轴(13)固定连接,所述转动轴(13)的两侧均穿过动力室(12)固定连接有第一皮带轮(14),每个所述第一皮带轮(14)均通过皮带连接第二皮带轮(19),每个所述第二皮带轮(19)均固定连接第一电机(24)的输出轴,所述第一电机(24)设于支撑板上;

所述成型管(7)出料口下方设有剪切装置(8),所述剪切装置(8)设于与储存室(11)铰接且中部中空的支架(9)上。

2.根据权利要求1所述的柱塞式秸秆燃料成型机,其特征在于,所述压缩装置(5)还包括第三电机(501),所述第三电机(501)的输出轴固定连接第一蜗杆(502),所述第一蜗杆(502)啮合涡轮(503),所述涡轮(503)啮合第二蜗杆(504),所述第二蜗杆(504)的一端固定连接连杆(505),所述下料管(4)的侧壁中部设有方形压缩孔(401),与压缩孔(401)上下相对的侧壁均设有方形空腔,所述空腔的端部均通过弹簧(404)连接滑动板(402),所述连杆(505)的上下两侧均固定连接滑动板(402)。

3.根据权利要求1所述的柱塞式秸秆燃料成型机,其特征在于,所述下料管(4)的下部伸入到成型管(7)的开口内,所述成型管(7)的内侧上部设有储料腔(702)。

4.根据权利要求1所述的柱塞式秸秆燃料成型机,其特征在于,所述剪切装置(8)包括与支架(9)固定连接的液压油缸(805)、伸缩杆(804)和下剪切板(802),所述液压油缸(805)和伸缩杆(804)的伸缩端均穿过下剪切板(802)固定连接上剪切板(801),所述支架(9)的下方可拆卸连接袋子(10)。

5.据权利要求1所述的柱塞式秸秆燃料成型机,其特征在于,所述导热管(701)的两端均通过软管连接导热油泵。
