专利号: 2018220453012
申请人: 宁波市哈雷换热设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般热交换
更新日期:2023-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

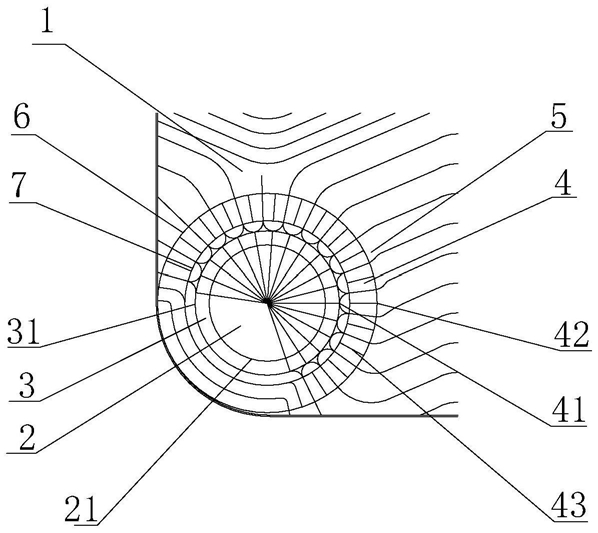

1.一种热交换板的角孔分流结构,其特征在于,包括板体,所述板体上具有流体分配区,该流体分配区内设置有圆形的角孔,所述流体分配区的板面环绕角孔的外沿冲制有环状的支撑面;

所述流体分配区的板面对应支撑面的外沿冲制有呈辐射状分布的分流槽道,该分流槽道包括起始端、以及向外辐射延伸形成的辐射端,所有所述分流槽道的起始端均落在支撑面的外环圆上,所有所述分流槽道的辐射端之间均采用平滑的曲线相连并形成第二圆,且该第二圆与外环圆、角孔圆为同心圆结构。

2.根据权利要求1所述的一种热交换板的角孔分流结构,其特征在于,相邻所述分流槽道的起始端与角孔的圆心相连所构成的夹角角度均相同。

3.根据权利要求1所述的一种热交换板的角孔分流结构,其特征在于,每条所述分流槽道均具有走向引导线,所有所述走向引导线的起点之间均采用平滑的曲线相连并形成第三圆,且该第三圆与第二圆为同心圆结构。

4.根据权利要求1或2或3所述的一种热交换板的角孔分流结构,其特征在于,所述流体分配区的板面上还冲制有引流槽道,该引流槽道的流入端与分流槽道的辐射端相连接,用于引导分流后的流体在板体上流动。
