专利号: 201822047664X
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

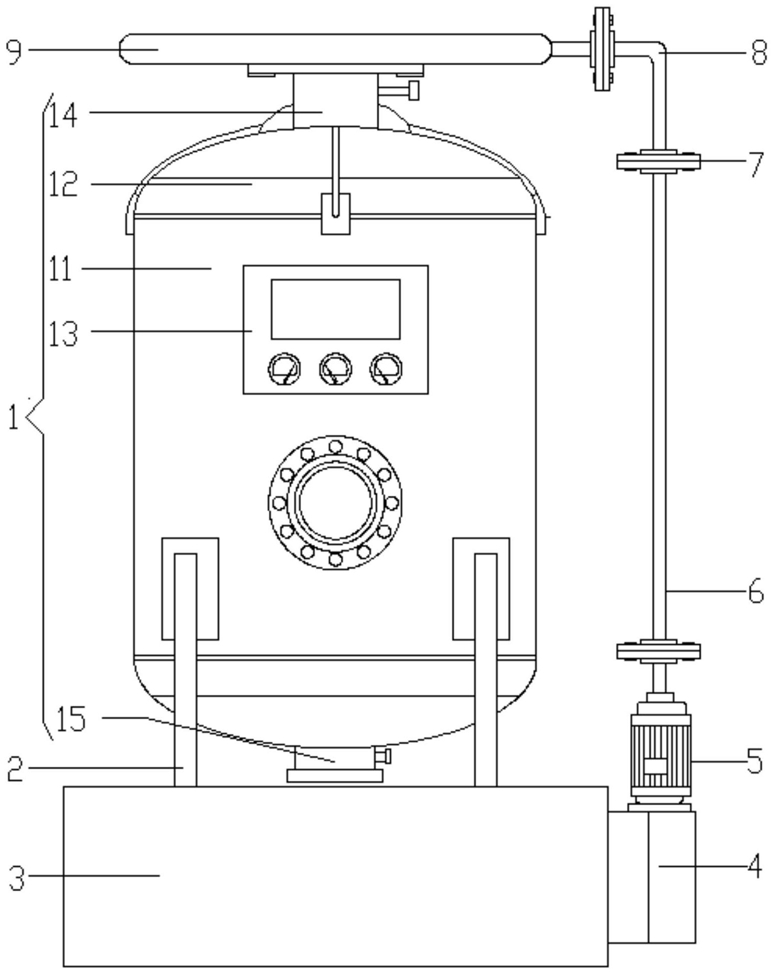

1.一种夏季恒温控制的有机溶剂贮存罐,包括有机溶剂贮存罐(1),其特征在于:所述有机溶剂贮存罐(1)的下端外侧壁上固定连接有支撑脚(2),所述支撑脚(2)的底端活动放置在水槽(3)的内腔中,所述水槽(3)的外侧壁与连接台(4)相通,所述连接台(4)的顶端固定安装有水泵(5),所述水泵(5)的输出端固定连接有水管(6),所述水管(6)远离水泵(5)的一端通过法兰盘(7)与弯管(8)连接,所述弯管(8)通过法兰盘(7)与环形喷淋器(9)连接,所述环形喷淋器(9)位于有机溶剂贮存罐(1)顶端正上方。

2.根据权利要求1所述的一种夏季恒温控制的有机溶剂贮存罐,其特征在于:所述有机溶剂贮存罐(1)包括罐体(11)和罐盖(12),所述罐体(11)和罐盖(12)之间通过连接件密封连接,所述罐体(11)上设置有操作台(13),所述操作台(13)中设置有观察窗、压力表、温度表和湿度表,所述罐盖(12)的上方设置有连接口(14),所述连接口(14)中设置有加料口和排气口,所述罐体(11)的底部设置有出料口(15)。

3.根据权利要求2所述的一种夏季恒温控制的有机溶剂贮存罐,其特征在于:所述和连接口(14)和出料口(15)出均设置有控制阀。

4.根据权利要求1所述的一种夏季恒温控制的有机溶剂贮存罐,其特征在于:所述水管(6)、弯管(8)、环形喷淋器(9)的端口均固定连接有法兰盘(7),所述法兰盘(7)之间通过螺栓(71)和螺母(72)连接。

5.根据权利要求1所述的一种夏季恒温控制的有机溶剂贮存罐,其特征在于:所述水槽(3)的内侧直径大于有机溶剂贮存罐(1)的外壁直径。

6.根据权利要求1所述的一种夏季恒温控制的有机溶剂贮存罐,其特征在于:所述环形喷淋器(9)的内环下侧均匀设置开设有喷淋口(91)。

7.根据权利要求1所述的一种夏季恒温控制的有机溶剂贮存罐,其特征在于:所述支撑脚(2)至少有三个,等间距分布。

8.根据权利要求1所述的一种夏季恒温控制的有机溶剂贮存罐,其特征在于:所述有机溶剂贮存罐(1)与支撑脚(2)的连接处设置有加固板(21),且加固板(21)与支撑脚(2)一一对应。
