专利号: 2018220538985
申请人: 浙江工贸职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

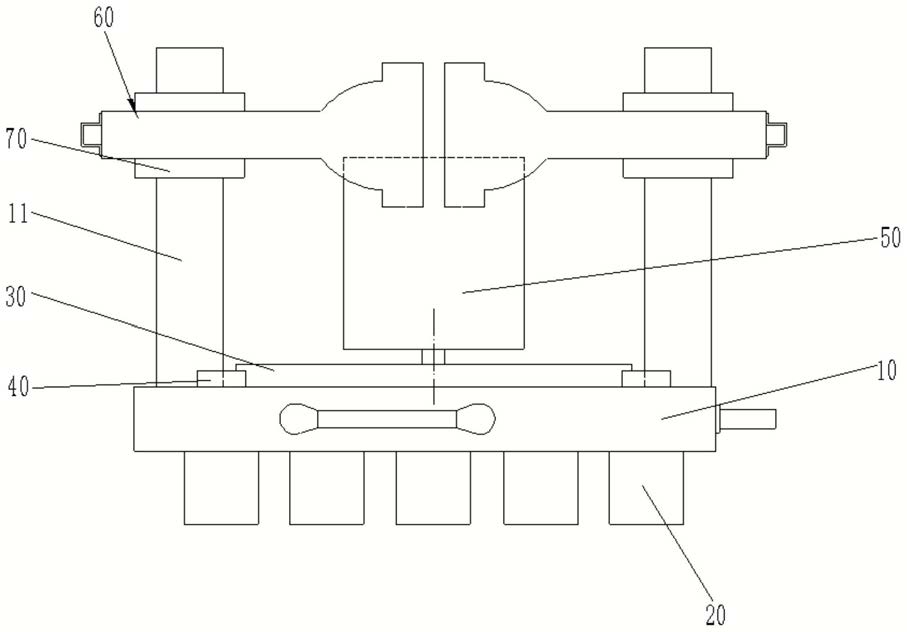

1.一种薄膜缠绕机,包括基座(10)、旋转环(30)和若干个滚轮(40),所述旋转环(30)安装在所述基座(10)的环形导轨上,若干个滚轮(40)位于所述基座(10)上,且与所述旋转环(30)的外侧接触,其特征在于,还包括一对立柱(11)和一对调节杆(60),一对立柱(11)分别设置在所述基座(10)的左右两端,一对调节杆(60)分别套设在一对立柱(11)上并与一对立柱(11)相互垂直,所述调节杆(60)包括依次连接的直杆部(61)、连接部(62)和卡头部(63),所述直杆部(61)套设在所述立柱(11)上,一对卡头部(63)相互对应。

2.根据权利要求1所述的薄膜缠绕机,其特征在于,所述直杆部(61)的一端设有把手(64),所述直杆部(61)上开有螺纹孔(611)。

3.根据权利要求1所述的薄膜缠绕机,其特征在于,所述卡头部(63)包括依次连接的固定块(631)、方块(632)和隔垫(633),所述固定块(631)与所述连接部(62)的一端固定连接,所述方块(632)与所述固定块(631)可拆卸连接,所述隔垫(633)与所述方块(632)固定连接。

4.根据权利要求3所述的薄膜缠绕机,其特征在于,所述方块(632)包括竖直部(6322)和分别连接在所述竖直部(6322)两端的一对卡持部(6321),所述卡持部(6321)分别卡合在所述固定块(631)的上下两侧。

5.根据权利要求4所述的薄膜缠绕机,其特征在于,一对卡持部(6321)与所述竖直部(6322)形成一U型开口(6324),所述竖直部(6322)上靠近所述U型开口(6324)的一侧设有若干个凹口(6323),若干个凹口(6323)与所述固定块(631)上的若干个凸起(6311)相互卡合。

6.根据权利要求3所述的薄膜缠绕机,其特征在于,所述隔垫(633)上用于夹持物体的一侧设有若干个方槽(6331)。

7.根据权利要求2所述的薄膜缠绕机,其特征在于,所述立柱(11)上套设有一对旋紧螺母(70),一个旋紧螺母(70)位于调节杆(60)的上方,另一个旋紧螺母(70)位于调节杆(60)的下方。

8.根据权利要求1所述的薄膜缠绕机,其特征在于,所述基座(10)下面设有若干个直流减速电机(20),若干个直流减速电机(20)的输出轴分别与若干个滚轮(40)连接。
