专利号: 2018220564871
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

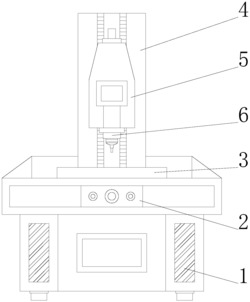

1.一种圆周连续焊接夹持旋转装置,包括支撑台(1),所述支撑台(1)前表面上方中间位置处固定有操作台(2),所述支撑台(1)上表面中间位置处固定有工作台(3),所述工作台(3)上表面中间位置处固定有支撑杆(4),所述支撑杆(4)前表面滑动连接有焊接台(5),所述焊接台(5)下表面中间位置处固定有焊接枪(6),其特征在于:所述支撑台(1)内部上表面转动连接有转轴(7),所述转轴(7)顶端固定有转盘(8),所述支撑台(1)内部后表面上方固定有步进电机(9),支撑台(1)内部后表面一端下方固定有步进电机驱动器(10),支撑台(1)内部后表面另一端下方固定有步进电机操作器(11),所述转盘(8)上表面外侧固定有支撑座(16),所述支撑座(16)内侧壁中间位置处固定有伸缩杆(17)。

2.根据权利要求1所述的一种圆周连续焊接夹持旋转装置,其特征在于:所述步进电机操作器(11)外侧壁一端固定有操作器输出端(12)。

3.根据权利要求1所述的一种圆周连续焊接夹持旋转装置,其特征在于:所述步进电机驱动器(10)外侧壁一端下方固定有驱动器输入端(13)。

4.根据权利要求1所述的一种圆周连续焊接夹持旋转装置,其特征在于:所述步进电机驱动器(10)外侧壁一端上方固定有驱动器输出端(14)。

5.根据权利要求1所述的一种圆周连续焊接夹持旋转装置,其特征在于:所述步进电机(9)外侧壁一端固定有步进电机输入端(15)。

6.根据权利要求1所述的一种圆周连续焊接夹持旋转装置,其特征在于:所述伸缩杆(17)外侧壁一端固定有夹持板(18)。

7.根据权利要求6所述的一种圆周连续焊接夹持旋转装置,其特征在于:所述夹持板(18)的形状为弧状,且所述夹持板(18)的弧度为0.79弧度。
