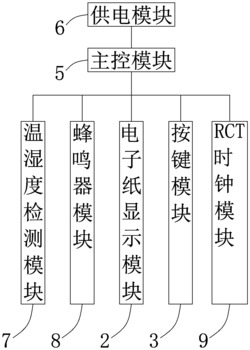

1.一种电泳电子纸台历，包括外壳（1），其特征在于所述外壳（1）的表面设置有电子纸显示模块（2）、按键模块（3）和电源接口（4），所述外壳（1）的内部设置有主控模块（5）和与所述主控模块（5）电连接的供电模块（6）、温湿度检测模块（7）、蜂鸣器模块（8）和RTC时钟模块（9），所述电子纸显示模块（2）和按键模块（3）均与所述主控模块（5）电连接，所述电源接口（4）与所述供电模块（6）电连接，所述供电模块（6）为上述电子纸显示模块（2）、按键模块（3）、主控模块（5）、温湿度检测模块（7）、蜂鸣器模块（8）和RTC时钟模块（9）提供工作电源。

2.根据权利要求1所述的电泳电子纸台历，其特征在于所述主控模块（5）内的微处理器U1为STM32F1单片机。

3.根据权利要求2所述的电泳电子纸台历，其特征在于所述电子纸显示模块（2）包括电子纸显示屏、电子纸驱动电路和升压电路，所述电子纸驱动电路包括驱动芯片U2、电容C1、电容C2、电容C3、电容C5、电容C6、电容C7、电容C15和电容C16；所述驱动芯片U2包括24路引脚，所述驱动芯片U2的2引脚接所述升压电路的控制端；所述驱动芯片U2的4引脚通过所述电容C1接地；所述驱动芯片U2的5引脚通过所述电容C2接所述C1与地的节点；所述驱动芯片U2的15引脚通过所述电容C3接地；所述驱动芯片U2的18引脚通过所述电容C4接地；所述驱动芯片U2的19引脚通过所述电容C5接地；所述驱动芯片U2的20引脚通过所述电容C6接地；

所述驱动芯片U2的22引脚通过所述电容C7接地；所述驱动芯片U2的23引脚分两路，一路通过所述电容C15接地，另一路接所述升压电路的负极输出端；所述驱动芯片U2的21引脚接所述升压电路的正极输出端；所述驱动芯片U2的24引脚通过所述电容C16接地；所述驱动芯片U2的9引脚接所述微处理器U1的BUSY引脚；所述驱动芯片U2的10引脚接所述微处理器U1的RES引脚；所述驱动芯片U2的11引脚接所述微处理器U1的D/C引脚；所述驱动芯片U2的12引脚接所述微处理器U1的CS引脚；所述驱动芯片U2的13引脚接所述微处理器U1的SCLK引脚；

所述驱动芯片U2的14引脚接所述微处理器U1的SDI引脚；所述驱动芯片U2的其他引脚与所述电子纸显示屏电连接。

4.根据权利要求3所述的电泳电子纸台历，其特征在于所述升压电路包括PNP型三极管Q1、二极管D3、二极管D4、二极管D5、电感L1、电容C22、电容C23、电容C24、电阻R11、电阻R12、电阻R13和背光光源模组J5，所述二极管D3的正极作为所述升压电路的负极输出端接所述驱动芯片U2的23引脚，所述二极管D3的负极通过所述电容C24接所述PNP型三极管Q1的c极；

所述二极管D4的正极接所述二极管D3的负极与电容C24的节点，所述二极管D4的负极接地；

所述二极管D5的正极接所述PNP型三极管Q1的c极与电容C24的节点，所述二极管D5的负极分两路，一路作为所述升压电路的正极输出端接所述驱动芯片U2的21引脚，另一路通过所述电容C22接地；所述电感L1的一端接所述PNP型三极管Q1的c极与电容C24的节点，另一端分两路，一路接所述微处理器U1的3.3V引脚，另一路通过所述电容C23接地；所述PNP型三极管Q1的b极分两路，一路作为控制端接所述驱动芯片U2的2引脚，另一路通过所述电阻R11接地；所述PNP型三极管Q1的e极接所述背光光源模组J5的2引脚；所述背光光源模组J5的1引脚通过所述电阻R13所述电阻R11与地的节点；所述背光光源模组J5的3引脚通过所述电阻R12接所述电阻R13所述电阻R11与地的节点。

5.根据权利要求2所述的电泳电子纸台历，其特征在于所述温湿度检测模块（7）包括温湿度传感器J1和电阻R1，所述温湿度传感器J1的1引脚接3.3V电源；所述温湿度传感器J1的

2引脚分两路，一路接所述微处理器U1的PE2引脚，另一路通过所述电阻R1接3.3V电源；所述温湿度传感器J1的3引脚接所述微处理器U1的NC引脚；所述温湿度传感器J1的4引脚接地。

6.根据权利要求2所述的电泳电子纸台历，其特征在于所述蜂鸣器模块（8）包括蜂鸣器BEEP、电阻R2、电阻R3和NPN型三极管Q2，所述蜂鸣器BEEP的一端接所述NPN型三极管Q2的c极，另一端接3.3V电源，所述NPN型三极管Q2的e极接地，所述NPN型三极管Q2的b极分两路，一路通过所述电阻R2接所述微处理器U1的PE3引脚，另一路通过所述电阻R3接所述NPN型三极管Q2的e极与地的节点。

7.根据权利要求2所述的电泳电子纸台历，其特征在于所述RTC时钟模块（9）包括蓄电池BATTERY、二极管D1和二极管D2，所述蓄电池BATTERY的正极接所述二极管D2的正极，所述蓄电池BATTERY的负极接地；所述二极管D2的负极分两路，一路接所述微处理器U1的VBAT引脚，另一路接所述二极管D1的负极；所述二极管D1的正极接3.3V电源。
