专利号: 2018220799294
申请人: 南京楚卿电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

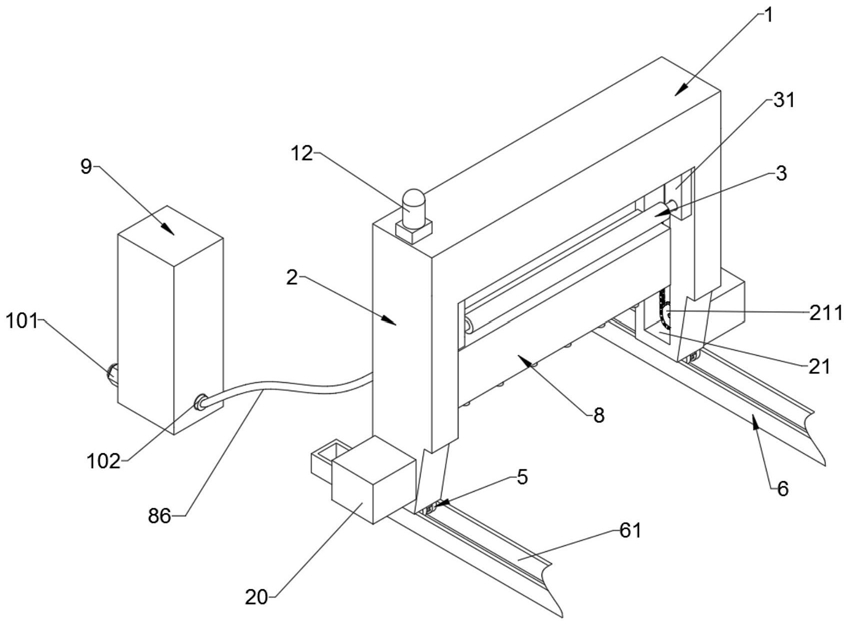

1.一种污水处理消毒池消毒液均匀喷洒装置,包括横梁(1),其特征在于:所述横梁(1)的两端对称设有两个支撑脚(2),所述横梁(1)的下方设有两个相互平行的紫外线灯(3),两个所述紫外线灯(3)的两端均设有固定座(31),所述横梁(1)的内部靠近右端的位置安装有转动电机(11),所述转动电机(11)的端部设有第一链轮(111),所述横梁(1)的顶面还设有工作灯(12),两个所述支撑脚(2)的外侧面上靠近底端的位置均设有电机外壳(20),每个所述电机外壳(20)内均安装有同步电机(4),两个所述同步电机(4)的端部均设有输出齿轮(41),两个所述支撑脚(2)的底面均设有两个相互平行的滚轮(5),每个所述滚轮(5)的中部均开设有齿轮槽(51),两个所述支撑脚(2)的下方均设有导轨(6),两个所述导轨(6)的顶面均开设有导向槽(61);两个所述支撑脚(2)对立的两个侧面上均开设有滑动槽(21),两个所述滑动槽(21)的内部靠近底端的位置均设有第二链轮(211),两个所述第二链轮(211)与两个所述第一链轮(111)之间均设有链条(7),两个所述滑动槽(21)之间设有喷洒杆(8),所述喷洒杆(8)的两端对称设有两个卡座(81),所述喷洒杆(8)的内部设有水管(82),所述水管(82)的中部设有进水通道(83),所述水管(82)的圆周外壁上开设有多个喷嘴槽(84),每个所述喷嘴槽(84)的口径内均设有喷嘴(85),所述进水通道(83)的端部连接有软管(86),所述导轨(6)的后侧设有增加泵外壳(9),所述增加泵外壳(9)内安装有增加泵(10),所述增加泵(10)的下端设有进水口(101)和出水口(102),所述出水口(102)与所述软管(86)的一端插接配合。2.根据权利要求1所述的污水处理消毒池消毒液均匀喷洒装置,其特征在于:所述固定座(31)的顶面与所述横梁(1)的底面固定连接。3.根据权利要求1所述的污水处理消毒池消毒液均匀喷洒装置,其特征在于:所述同步电机(4)的输出轴与所述输出齿轮(41)同轴固定连接。4.根据权利要求1所述的污水处理消毒池消毒液均匀喷洒装置,其特征在于:所述输出齿轮(41)与所述齿轮槽(51)啮合传动。5.根据权利要求1所述的污水处理消毒池消毒液均匀喷洒装置,其特征在于:所述转动电机(11)的输出轴与所述第一链轮(111)同轴固定连接。6.根据权利要求1所述的污水处理消毒池消毒液均匀喷洒装置,其特征在于:所述链条(7)的两端分别绕过第一链轮(111)和所述第二链轮(211),且所述第一链轮(111)与所述第二链轮(211)通过所述链条(7)啮合传动。7.根据权利要求1所述的污水处理消毒池消毒液均匀喷洒装置,其特征在于:两个所述卡座(81)分别与两条所述链条(7)紧密焊接。8.根据权利要求1所述的污水处理消毒池消毒液均匀喷洒装置,其特征在于:所述滚轮(5)与所述导向槽(61)之间滚动接触。9.根据权利要求1所述的污水处理消毒池消毒液均匀喷洒装置,其特征在于:所述喷嘴(85)为不锈钢标准扇形喷嘴。
