专利号: 2018221048095
申请人: 西安博信信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

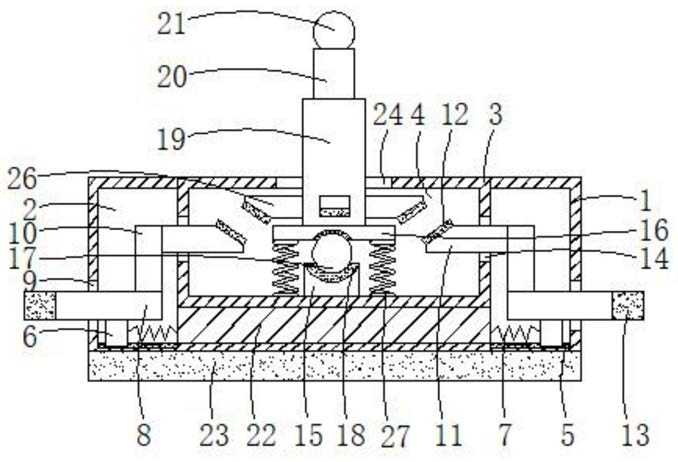

1.一种机械式卫星导航切换装置,包括外箱(1),其特征在于:所述外箱(1)的内部开设有第一空腔(2),所述第一空腔(2)的内底壁固定连接有内箱(3),所述内箱(3)的内部开设有第二空腔(4),所述第一空腔(2)内底壁的左右两端均开设有滑槽(5),每个所述滑槽(5)的内部均卡接有与滑槽(5)相适配的滑块(6),所述外箱(1)的左右两侧面均开设有第一通口(9),所述第一空腔(2)的内部设有两个相对称的延长杆(8),两个所述延长杆(8)相互远离的一侧面均固定连接有连接块(13),两个所述延长杆(8)的底面分别与两个滑块(6)的上表面固定连接,两个所述延长杆(8)相互远离的一端均贯穿第一通口(9)并延伸至外箱(1)的左右两侧,每个所述延长杆(8)的上表面均固定连接有连接杆(10),所述内箱(3)的左右两侧面均开设有第二通口(14),两个所述连接杆(10)相互靠近的一侧面均固定连接有触控杆(11),所述第二空腔(4)的内底壁固定连接有底座(15),所述第二空腔(4)的内底壁固定连接有两个支撑弹簧(27),两个所述支撑弹簧(27)分别位于底座(15)的左右两侧,所述底座(15)的上表面卡接有连接器(17),所述连接器(17)的顶部设有固定座(16),所述固定座(16)的底面分别与两个支撑弹簧(27)的顶端固定连接,所述固定座(16)的底面与连接器(17)相卡接,所述底座(15)和固定座(16)与连接器(17)之间固定连接有防滑槽(18),所述外箱(1)的上表面开设有第三通口(24),所述固定座(16)的上表面固定连接有支撑杆(19),所述支撑杆(19)的外表面固定连接有与触控杆(11)相对应的连接板(26),所述支撑杆(19)的顶端贯穿第三通口(24)并延伸至外箱(1)的顶部,所述支撑杆(19)的上表面固定连接有移动杆(20)。

2.根据权利要求1所述的一种机械式卫星导航切换装置,其特征在于:所述内箱(3)的底面固定连接有垫块(22),且垫块(22)的底面与第一空腔(2)的内底壁固定连接。

3.根据权利要求1所述的一种机械式卫星导航切换装置,其特征在于:两个所述滑块(6)相互靠近的一侧面均固定连接有拉伸弹簧(7),且两个拉伸弹簧(7)相互靠近的一端分别与垫块(22)的左右两侧面固定连接。

4.根据权利要求1所述的一种机械式卫星导航切换装置,其特征在于:所述触控杆(11)与连接板(26)相互靠近的一侧面均为斜面,且触控杆(11)与连接板(26)相互靠近的一侧面均固定连接有强力磁块(12)。

5.根据权利要求1所述的一种机械式卫星导航切换装置,其特征在于:所述移动杆(20)的上表面固定连接有握把(21),且握把(21)为球形。

6.根据权利要求1所述的一种机械式卫星导航切换装置,其特征在于:所述外箱(1)的正面开设有等距离分布的散热孔(25),且散热孔(25)的数量大于三个。

7.根据权利要求1所述的一种机械式卫星导航切换装置,其特征在于:所述外箱(1)的底面固定连接有防滑垫(23),且防滑垫(23)的水平长度值与外箱(1)的水平长度值相等。
