专利号: 2018221272476
申请人: 沈阳中宏科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

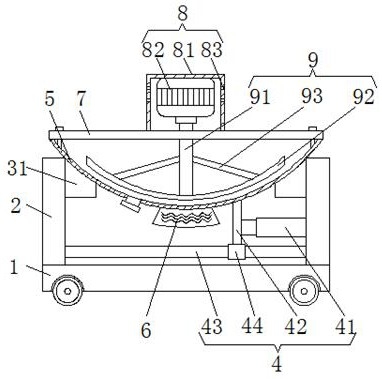

1.一种高效医药生产用中药材煎煮提取装置,包括移动底板(1),其特征在于:所述移动底板(1)顶部的两侧均固定连接有支撑板(2),所述支撑板(2)相向一侧的顶部均设置有承载结构(3),所述支撑板(2)相向一侧的底部设置有晃动装置(4),所述承载结构(3)的上方设置有煎煮锅(5),所述煎煮锅(5)的底部固定连接有加热装置(6),所述煎煮锅(5)的顶部设置有盖板(7),所述盖板(7)的上方设置有驱动装置(8),所述盖板(7)的下方设置有搅拌结构(9)。

2.根据权利要求1所述的一种高效医药生产用中药材煎煮提取装置,其特征在于:所述承载结构(3)包括连接块(31),所述连接块(31)的顶部开设有凹槽(32),所述凹槽(32)内壁的底部固定连接有滚轮(33),所述滚轮(33)与煎煮锅(5)的底部滚动连接。

3.根据权利要求1所述的一种高效医药生产用中药材煎煮提取装置,其特征在于:所述晃动装置(4)包括液压杆(41),所述液压杆(41)与支撑板(2)固定连接,所述液压杆(41)远离支撑板(2)的一端固定连接有连接板(42),所述连接板(42)的顶部与煎煮锅(5)固定连接,两个所述支撑板(2)相向一侧的底部固定连接有限位杆(43),所述限位杆(43)的表面滑动连接有杆套(44),所述杆套(44)与连接板(42)固定连接。

4.根据权利要求1所述的一种高效医药生产用中药材煎煮提取装置,其特征在于:所述驱动装置(8)包括机箱(81),所述机箱(81)内腔的顶部固定连接有伺服电机(82),所述机箱(81)的两侧均开设有散热孔(83)。

5.根据权利要求4所述的一种高效医药生产用中药材煎煮提取装置,其特征在于:所述搅拌结构(9)包括旋转轴(91),所述旋转轴(91)贯穿盖板(7)并与伺服电机(82)的输出轴固定连接,所述旋转轴(91)的底部固定连接有搅拌片(92),所述旋转轴(91)的两侧均固定连接有连接臂(93),所述连接臂(93)远离旋转轴(91)的一端与搅拌片(92)固定连接。
