专利号: 2018221329652
申请人: 广东美的白色家电技术创新中心有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

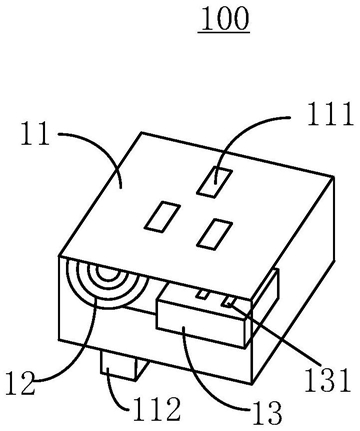

1.一种插座,其特征在于,所述插座包括:

壳体,所述壳体表面设置有插孔;

无线能量接收器,设置于所述壳体内;所述无线能量接收器包括接收线圈,所述接收线圈的形状的几何重心点到所述接收线圈的形状的边缘点的距离为146mm~246mm;

电能输出电路板,电连接于所述无线能量接收器;设置于所述壳体内,且所述电能输出电路板的输出端子对应于所述插孔。

2.根据权利要求1所述的插座,其特征在于,所述接收线圈的形状为边长是146mm~

246mm的正方形或者直径是146mm~246mm的圆形。

3.根据权利要求1所述的插座,其特征在于,所述接收线圈由多股铜线绕制而成,所述多股铜线为32股,每股铜线粗细为0.2mm。

4.根据权利要求1所述的插座,其特征在于,所述电能输出电路板包括转换电路,所述转换电路包括依次串联的整流电路和滤波电路;所述整流电路的输入端电连接所述无线能量接收器,所述滤波电路的输出端电连接所述输出端子。

5.根据权利要求4所述的插座,其特征在于,所述转换电路包括逆变电路;所述逆变电路电连接于所述滤波电路和所述输出端子之间。

6.根据权利要求1所述的插座,其特征在于,所述壳体上所设置的插孔包括两孔电插孔、三孔电插孔、五孔电插孔或USB插孔。

7.根据权利要求1所述的插座,其特征在于,所述插座与无线能量发射装置搭配使用,所述插座的所述壳体上设置有与所述无线能量发射装置适配的定位结构。

8.一种充电设备,其特征在于,所述充电设备包括无线能量发射装置和权利要求1-7中任一项所述的插座;

所述无线能量发射装置包括外壳和设置于所述外壳内的无线能量发射器;

所述无线能量发射器与所述无线能量接收器适配。

9.根据权利要求8所述的充电设备,其特征在于,所述无线能量发射器包括发射线圈,所述发射线圈尺寸小于所述接收线圈尺寸,所述发射线圈的形状的几何重心点到所述发射线圈的形状的边缘点的距离为135mm~235mm。

10.根据权利要求8所述的充电设备,其特征在于,所述壳体上设置有第一定位结构,所述外壳上设置有对应所述第一定位结构的第二定位结构。
