专利号: 2018221425749
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

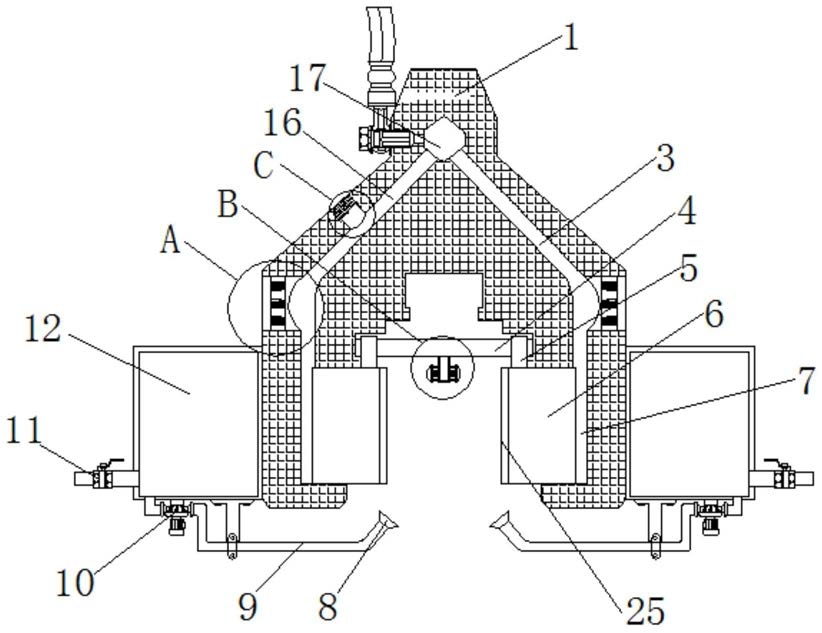

1.一种汽车刹车钳体,包括刹车钳主体(1),所述刹车钳主体(1)内部顶端的中间位置设置有主通道(17),所述主通道(17)的一侧与进油管连通,所述主通道(17)底部的一侧设置有第一分支通道(3),且主通道(17)底部的另一侧设置有第二分支通道(16),所述第一分支通道(3)和第二分支通道(16)道均与活塞腔(7)连通,所述活塞腔(7)内滑动连接有活塞(6),其特征在于:所述第一分支通道(3)和第二分支通道(16)的中段位置均设置有缓冲机构,所述第二分支通道(16)内设置有感应开关组件,所述活塞(6)顶部的一侧安装有套管(5),所述刹车钳主体(1)内侧的中间位置设置有滑杆(4),两个活塞(6)通过套管(5)与滑杆(4)滑动连接,所述滑杆(4)的中间位置设置有防碰撞装置,所述刹车钳主体(1)两侧的底部设置有降温装置。

2.根据权利要求1所述的汽车刹车钳体,其特征在于:所述缓冲机构包括下支撑筒(13)、第一弹簧(14)、上支撑筒(19)和弧形橡胶层(18),所述下支撑筒(13)设置在刹车钳主体(1)上,且所述下支撑筒(13)内部的底端设置有第一弹簧(14),所述第一弹簧(14)的一端设置有上支撑筒(19),所述上支撑筒(19)可在下支撑筒(13)内滑动,所述上支撑筒(19)的侧壁上设置有弧形橡胶层(18)。

3.根据权利要求1所述的汽车刹车钳体,其特征在于:所述防碰撞装置包括固定块(21)、第三弹簧(22)和支撑板(23),所述固定块(21)设置在滑杆(4)的中间位置,所述固定块(21)的两侧设置有第三弹簧(22),所述第三弹簧(22)的一端设置有支撑板(23)。

4.根据权利要求3所述的汽车刹车钳体,其特征在于:所述支撑板(23)上设置有海绵层(20)。

5.根据权利要求1所述的汽车刹车钳体,其特征在于:所述降温装置包括水箱(12)、水泵(10)和出水管(9),所述水箱(12)设置在刹车钳主体(1)两侧的底部,所述水箱(12)的底部设置有水泵(10),所述水泵(10)的输入端与水箱(12)连通,所述水泵(10)的输出端设置有出水管(9),所述出水管(9)的一端安装有喷头(8),所述水箱(12)侧壁的底部安设置有进水阀(11)。

6.根据权利要求5所述的汽车刹车钳体,其特征在于:所述出水管(9)的外侧设置有水管支架,所述水管支架固定在水箱(12)的底部。

7.根据权利要求1所述的汽车刹车钳体,其特征在于:所述感应开关组件包括按钮(24)、第二弹簧(15)和压缩筒(2),所述压缩筒(2)固定在刹车钳主体(1)内,所述压缩筒(2)内设置有第二弹簧(15),所述第二弹簧(15)的一端与按钮(24)的底部相连,所述按钮(24)的顶部位于第二分支通道(16)内。

8.根据权利要求1所述的汽车刹车钳体,其特征在于:所述活塞(6)的一端设置有制动片(25)。

9.根据权利要求7所述的汽车刹车钳体,其特征在于:所述按钮(24)与水泵(10)电性连接。
