专利号: 2018221541059
申请人: 常熟理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2023-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

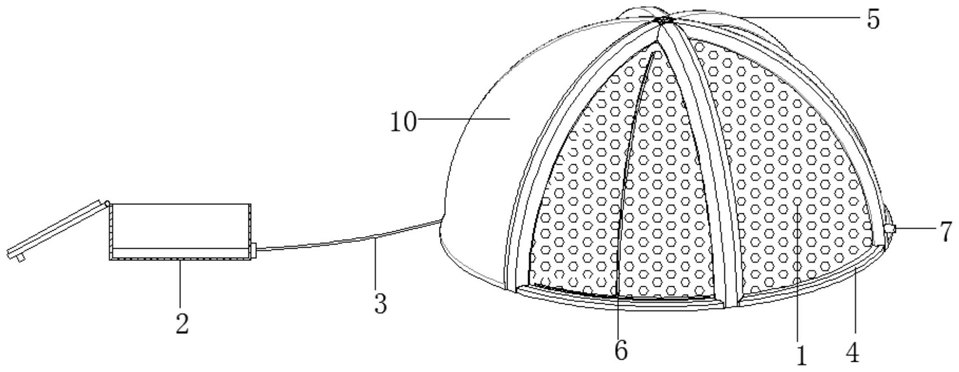

1.一种户外用充气式蚊帐,包括蚊帐主体(1)和蚊帐放置箱(2),其特征在于:所述蚊帐主体(1)和蚊帐放置箱(2)之间连通有电线(3),所述蚊帐主体(1)的底部圆周外壁设置有充气圈(4),所述蚊帐主体(1)的球面上均匀设置有支撑气囊(5),所有所述支撑气囊(5)的顶部连通,所有所述支撑气囊(5)的底部与充气圈(4)连通,所述蚊帐主体(1)放入前球面开设有进帐口(6),一组所述支撑气囊(5)的底部外侧设置有充气口(7),所述蚊帐主体(1)的内腔底部设置有与电线(3)连通的排插(8),所述蚊帐主体(1)的内腔顶部设置有灯挂带(9),两组所述支撑气囊(5)之间设置有遮光布(10);

所述蚊帐放置箱(2)包括箱体(21),所述箱体(21)的内腔底部设置有蓄电池(22),所述箱体(21)的右侧壁底部设置有与电线(3)通过插头连接的插座(23),所述箱体(21)的左侧铰接有箱盖(24),所述箱盖(24)的上表面设置有与蓄电池(22)电性连接的太阳能板组件(25),所述插座(23)与蓄电池(22)电性连接。

2.根据权利要求1所述的一种户外用充气式蚊帐,其特征在于:所述灯挂带(9)包括挂灯带主体(91),所述挂灯带主体(91)的上部右侧设置有按扣一(92),所述挂灯带主体(91)的端部左侧设置有与按扣一(92)配合的按扣二(93)。

3.根据权利要求1所述的一种户外用充气式蚊帐,其特征在于:所述遮光布(10)包括遮光布主体(101),所述遮光布主体(101)的前表面边缘设置有与支撑气囊(5)粘合的粘扣带(102)。

4.根据权利要求1所述的一种户外用充气式蚊帐,其特征在于:所述遮光布(10)的形状为扇型。

5.根据权利要求1所述的一种户外用充气式蚊帐,其特征在于:所述蚊帐主体(1)为半球形。
