专利号: 2018222113585
申请人: 电子科技大学中山学院
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-09-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

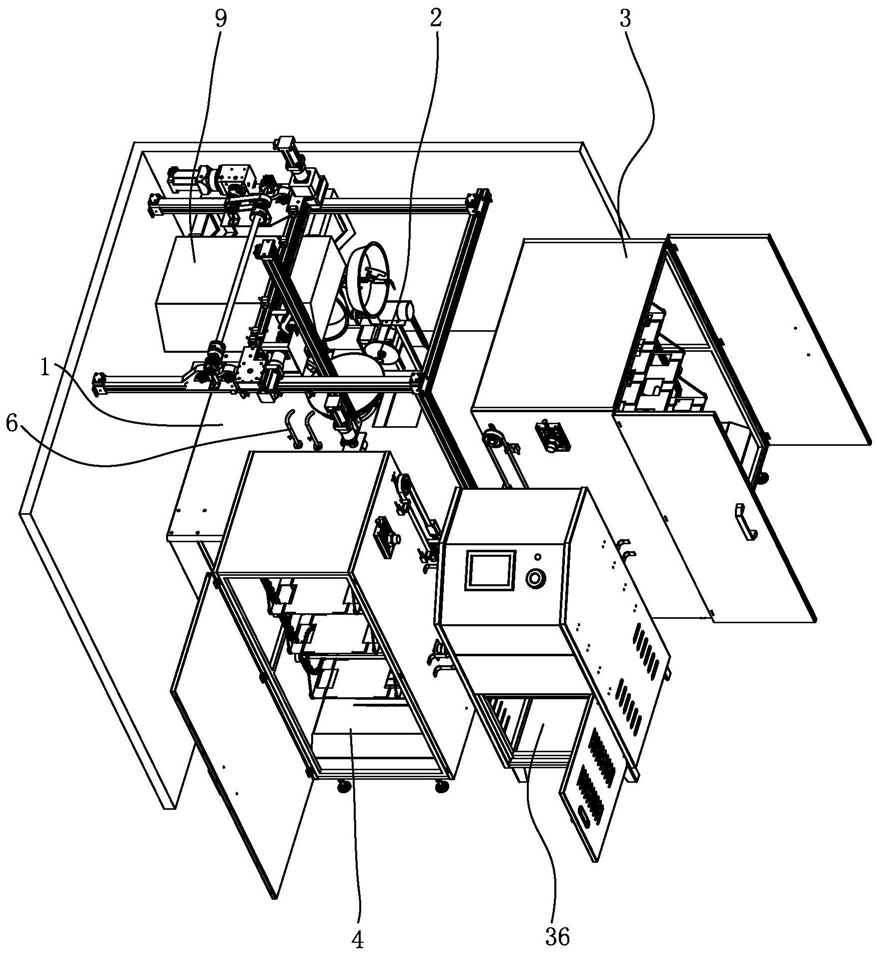

1.一种全自动智能烹饪机器,包括:

机架(1);

翻炒装置(2),其铰接于所述机架(1)上;

其特征在于所述全自动智能烹饪机器还包括:

保鲜装置(3),其与所述机架(1)的前侧面(100)相邻,所述保鲜装置(3)上设有制冷模块(31)和多个容纳菜品原料的原料盛放装置(32);

保温装置(4),其与所述机架(1)的右侧面(101)相邻,所述保温装置(4)上设有恒温模块(44)和多个容纳成熟菜品的菜品盛放装置(40);

烹饪机菜品原料夹持装置(5),其设于所述机架(1)上,所述烹饪机菜品原料夹持装置(5)能从所述保鲜装置(3)中夹持不同的所述原料盛放装置(32)送至所述翻炒装置(2)或夹持不同的所述菜品盛放装置(40)送入所述保温装置(4)。

2.如权利要求1所述的全自动智能烹饪机器,其特征在于:所述烹饪机菜品原料夹持装置(5)包括:夹手基体(51);

夹紧装置(52),其上设有固定所述夹手基体(51)的夹手固定机架(521),所述夹手固定机架(521)上设有驱动所述夹手基体(51)夹合的夹紧电机(523);

升降装置(53),所述夹紧装置(52)以可拆卸形式连接于所述升降装置(53)底部;

平移装置(54),其上设有固定所述升降装置(53)的移动平台(541),所述升降装置(53)与所述移动平台(541)可拆卸连接且所述升降装置(53)可相对所述平移装置(54)上下移动,所述移动平台(541)可在所述平移装置(54)上前后移动。

3.如权利要求1所述的全自动智能烹饪机器,其特征在于:所述保鲜装置(3)包括:保鲜机架(33),其上设有密封的周面且所述保鲜机架(33)的后端面(3300)上设有能自由开关的出料口(331);

所述制冷模块(31),其设于所述保鲜机架(33)的底部且用于向所述保鲜机架(33)内提供冷气;

所述原料盛放装置(32),其设于所述保鲜机架(33)内,所述原料盛放装置(32)包括用于盛放材料的第一菜盘和用容纳所述第一菜盘的第一托盘(311);

第一传动轮机构(34),其设于所述保鲜机架(33)内,所述第一传动轮机构(34)上设有第一传动带(341),所述第一传动带(341)上固定有多个所述原料盛放装置(32);

第一传动电机(35),其与所述第一传动轮机构(34)连接且用于驱使所述第一传动轮机构(34)旋转。

4.如权利要求1所述的全自动智能烹饪机器,其特征在于:所述保温装置(4)包括:柜子(41),其上设有密封的周面且所述柜子(41)的左端面(4100) 上设有入料口(411),所述入料口(411)通过设于所述柜子(41)内可上下滑动的密封板(412)实现开关;

所述恒温模块(44),其设于所述柜子(41)的底部且使所述柜子(41)内保持一预设的恒定温度;

所述菜品盛放装置(40),其设于所述柜子(41)内,所述菜品盛放装置(40)包括用于盛放加工后的食材的第二菜盘和用容纳所述第二菜盘的第二托盘(421);

第二传动组件(45),其设于所述柜子(41)内的左右两端,第二传动组件(45)之间固定有多个所述菜品盛放装置(40);

传动旋转电机(4152),其与所述第二传动组件(45)连接且用于驱使所述第二传动组件(45)旋转。

5.如权利要求1所述的全自动智能烹饪机器,其特征在于:所述翻炒装置(2)包括:炒锅(21);

炒锅固定架(22),其设于所述机架(1)上且所述炒锅固定架(22)与所述炒锅(21)的外周可拆卸连接固定并使所述炒锅(21)悬空;

旋转电机(23),其与所述炒锅固定架(22)连接,所述旋转电机(23)用于旋转所述炒锅固定架(22),使所述炒锅(21)翻转;

电机固定架(24),其设于所述机架(1)上且用于固定所述旋转电机(23);

旋转盘(25),其设于所述旋转电机(23)的旋转电机电机轴(231)上,所述旋转电机电机轴(231)上设有固定所述旋转盘(25)的固定环(232),所述旋转盘(25)的盘面(251)上与所述旋转电机电机轴(231)偏心设置且用于固定所述炒锅固定架(22)的偏心固定部(252),所述偏心固定部(252)固定所述炒锅固定架(22)的一端并使所述炒锅固定架(22)悬空;

锅盖装置(26),其设于所述机架(1)上并且相对所述炒锅固定架(22)垂直设置,所述锅盖装置(26)上设有用于翻炒食材的锅铲组件(261)。

6.如权利要求5所述的全自动智能烹饪机器,其特征在于:所述锅盖装置(26)包括:固定支架(262),其设于所述机架(1)上并且与所述电机固定架(24)平行设置;

第一旋转电机(263),其固定于所述固定支架(262)上且所述第一旋转电机(263)的第一旋转电机电机轴(2631)上固定有旋转支架(264),所述旋转支架(264)受所述第一旋转电机(263)驱动进行旋转;

第二旋转电机(265),其设于所述旋转支架(264)上且所述第二旋转电机(265)的第二旋转电机电机轴(2651)上固定有旋转机架(266),所述旋转机架(266)受第二旋转电机(265)驱动进行旋转;

第一锅盖(267),所述旋转机架(266)上设有第一旋转部(2661),所述第一锅盖(267)与所述第一旋转部(2661)固定连接并受所述第二旋转电机(265)驱动旋转,所述第一锅盖(267)包括:设于所述第一锅盖(267)内且用于翻炒食材的所述锅铲组件(261);设于所述第一锅盖(267)外且与所述锅铲组件(261)可拆卸连接的第三旋转电机(2671);设于所述第一锅盖(267)外且用于固定所述第三旋转电机(2671)的第一锅盖固定架(2672),通过所述第一锅盖固定架(2672)与所述第一旋转部(2661)固定连接配合,使所述第一锅盖(267)与所述旋转机架(266)固定配合并使所述第一锅盖(267)悬空。

7.如权利要求6所述的全自动智能烹饪机器,其特征在于:所述锅盖装置(26)还包括:第二锅盖(268),所述旋转机架(266)上设有第二旋转部(2662),所述第二锅盖(268)与所述第二旋转部(2662)固定连接并受所述第二旋转电机(265)驱动旋转,所述第二锅盖(268)包括:设于所述第二锅盖(268)内且用于清洗所述炒锅(21)的刷锅组件(2681);设于所述第二锅盖(268)外且与所述刷锅组件(2681)可拆卸连接的第四旋转电机(2682);设于所述第二锅盖(268)外且用于固定所述第四旋转电机(2682)的第二锅盖固定架(2683),通过所述第二锅盖固定架(2683)与所述第二旋转部(2662)固定连接配合,使所述第二锅盖(268)和所述旋转机架(266)固定配合并使所述第二锅盖(268)悬空。

8.如权利要求7所述的全自动智能烹饪机器,其特征在于:所述第一旋转部(2661)与所述第二旋转部(2662)互呈角度设置且与所述旋转机架(266)可拆卸连接。

9.如权利要求5所述的全自动智能烹饪机器,其特征在于:所述全自动智能烹饪机器上还设有:多个调料桶,其设于所述机架(1)内,用于盛放液体调味料;

多个调料注入口(6),其设于所述炒锅(21)的四周且与所述多个调料桶相连通;

一个自来水注入口(7),其设于所述机架(1)的上端面(102)上且与所述炒锅(21)相邻;

多个驱动设备(8),其与所述多个调料注入口(6)、一个自来水注入口(7)和所述多个调料桶连接,将自来水或盛放于所述多个调料桶内的液体调味料注入所述炒锅(21)。

10.如权利要求1所述的全自动智能烹饪机器,其特征在于:所述全自动智能烹饪机器还设有油烟机(9);所述机架(1)上设有互相垂直的挡板(11),所述挡板(11)上设有用于固定所述油烟机(9)的铁三角组件(111)。
