专利号: 2018222329857
申请人: 南京楚卿电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

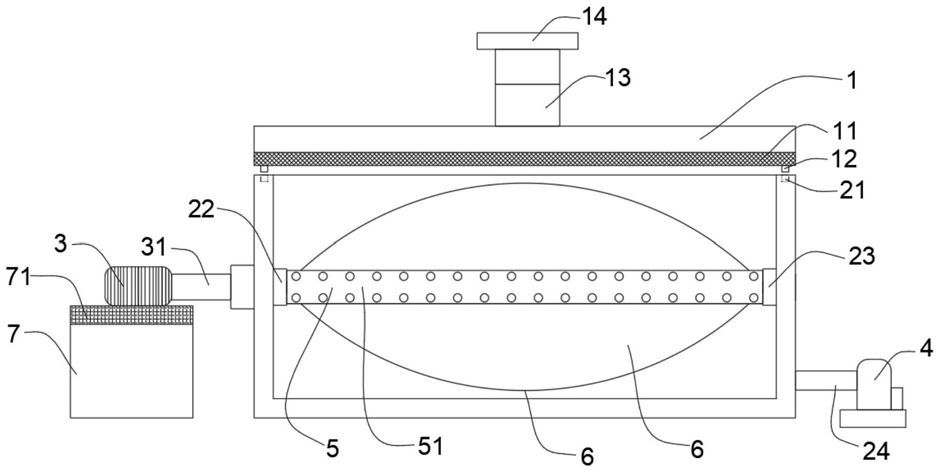

1.一种污水处理曝气池曝气装置,包括盖板(1)和盖板(1)下方的曝气池(2),其特征在于:所述曝气池(2)为顶部开口的中空结构,所述曝气池(2)顶部的表面均开设有卡槽(21),所述曝气池(2)左侧内壁中心位置设有第一轴承(22),所述第一轴承(22)的一端穿过曝气池(2)并延伸到所述曝气池(2)外侧,所述曝气池(2)的右侧内壁嵌设有第二轴承(23),所述第一轴承(22)与所述第二轴承(23)之间设有柱体杆(5),所述柱体杆(5)的外表面对称开设有两个凹槽(52),所述凹槽(52)两侧均开设有第一圆孔(51),且所述第一圆孔(51)延通到所述柱体杆(5)外表面;

所述柱体杆(5)的外表面对称设有两个搅拌片(6),两个所述搅拌片(6)靠近所述柱体杆(5)一侧的底面设有卡板(61),所述卡板(61)的表面呈线性等间距设有若干个第二圆孔(611),所述第二圆孔(611)与所述第一圆孔(51)一一对应。

2.根据权利要求1所述的污水处理曝气池曝气装置,其特征在于:所述盖板(1)为底面开口的中空结构,所述盖板(1)的内部设有活性炭(15),所述盖板(1)的顶部设有进料管(13),所述进料管(13)的顶部设有盖套(14),所述盖板(1)底部的表面设有卡块(12)。

3.根据权利要求2所述的污水处理曝气池曝气装置,其特征在于:所述曝气池(2)的左侧设有固定块(7),所述固定块(7)的顶部设有聚苯乙烯泡沫板(71),且所述聚苯乙烯泡沫板(71)与所述固定块(7)的顶面通过胶水粘接固定,所述聚苯乙烯泡沫板(71)的顶部设有电动机(3),所述电动机(3)的输出轴同轴连接有转动杆(31),所述转动杆(31)的一端与所述第一轴承(22)的内壁焊接固定,所述曝气池(2)的右侧靠近底部的位置设有进风管(24),所述进风管(24)的右侧设有鼓风机(4),所述进风管(24)的一端穿过所述曝气池(2)并延伸至其内部,所述进风管(24)的另一端与所述鼓风机(4)的鼓风口法兰连接。

4.根据权利要求3所述的污水处理曝气池曝气装置,其特征在于:所述柱体杆(5)的两端分别与所述第一轴承(22)和所述第二轴承(23)的内圈焊接固定。

5.根据权利要求4所述的污水处理曝气池曝气装置,其特征在于:所述盖套(14)与所述进料管(13)的内壁插接配合。

6.根据权利要求5所述的污水处理曝气池曝气装置,其特征在于:所述盖板(1)的内部设有过滤网(11),所述过滤网(11)的四边与所述盖板(1)的内壁通过胶水转接固定。

7.根据权利要求6所述的污水处理曝气池曝气装置,其特征在于:所述卡块(12)与所述卡槽(21)卡接配合。

8.根据权利要求7所述的污水处理曝气池曝气装置,其特征在于:所述固定块(7)的底部与地面通过胶水粘接固定。

9.根据权利要求8所述的污水处理曝气池曝气装置,其特征在于:所述卡板(61)与所述搅拌片(6)焊接固定。

10.根据权利要求9所述的污水处理曝气池曝气装置,其特征在于:所述卡板(61)与所述凹槽(52)卡接配合。
