专利号: 2018222385058
申请人: 苏州腾晖光伏技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-08-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

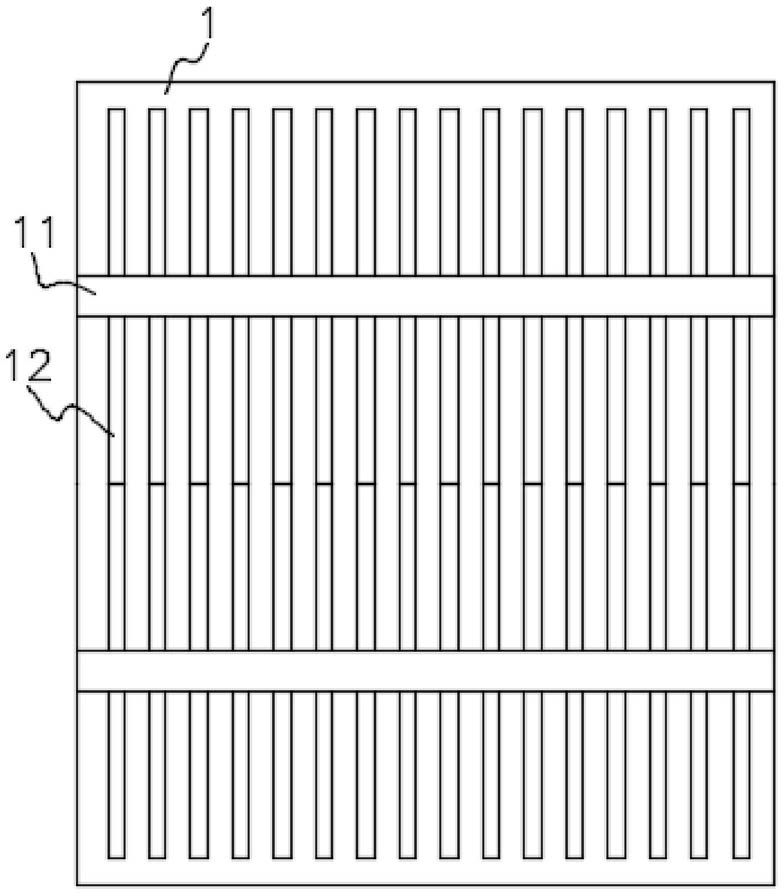

1.一种石墨烯晶硅太阳电池结构,其特征在于,包括硅片及设置于所述硅片表面的正极栅线,所述正极栅线包括多条相互平行的主栅及垂直于所述主栅的副栅;还包括石墨烯透明导电层,所述石墨烯透明导电层至少覆盖在所述副栅的表面。

2.根据权利要求1所述的石墨烯晶硅太阳电池结构,其特征在于,还包括PET透光膜,所述石墨烯透明导电层附着于所述PET透光膜上,所述PET透光膜具有石墨烯透明导电层的一面与硅片表面相贴设。

3.根据权利要求2所述的石墨烯晶硅太阳电池结构,其特征在于,所述石墨烯透明导电层包括多个间隔的石墨烯导电单元,每个石墨烯导电单元可覆盖至少一条副栅及与该副栅相连的主栅部分。

4.根据权利要求3所述的石墨烯晶硅太阳电池结构,其特征在于,所述PET透光膜对应于每个石墨烯导电单元的四周设有内凹的导胶槽,所述导胶槽内设有贯穿到对侧表面的溢胶孔,所述导胶槽内固结导电胶。

5.根据权利要求4所述的石墨烯晶硅太阳电池结构,其特征在于,所述PET透光膜上在相邻石墨烯导电单元的间隔区域设有多个渗胶结构单元,所述渗胶结构单元用于在PET透光膜和硅片之间填充UV固化胶。

6.根据权利要求5所述的石墨烯晶硅太阳电池结构,其特征在于,所述渗胶结构单元包括PET透光膜上的主渗胶孔、均布在所述主渗胶孔周围的多个排胶孔以及连通所述主渗胶孔和排胶孔之间的纳胶槽,所述主渗胶孔和排胶孔贯穿所述PET透光膜,所述纳胶槽设置在所述PET透光膜与硅片相贴合的表面。
