专利号: 2018222668413
申请人: 重庆工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.装配式建筑用节点连接组件,包括用于连接第一墙板和第二墙板的连接部,其特征在于:还包括用于调节第一墙板和第二墙板之间的距离的调节件,调节件为伸缩结构,且在未受外力的情况下调节件不能自动恢复。

2.根据权利要求1所述的装配式建筑用节点连接组件,其特征在于:调节件包括内杆和外杆,内杆滑动连接在外杆内,外杆上开有若干的开口,每个开口内均设有用于封堵开口的挡块,所述挡块与内杆的内壁平齐;内杆上开有能与开口正对的竖直的第一凹槽,第一凹槽的开口方向朝向外杆,第一凹槽内连接有竖直的第一弹簧,第一弹簧的另一端连接有第一凸块,第一凸块受力能够完全位于第一凹槽内。

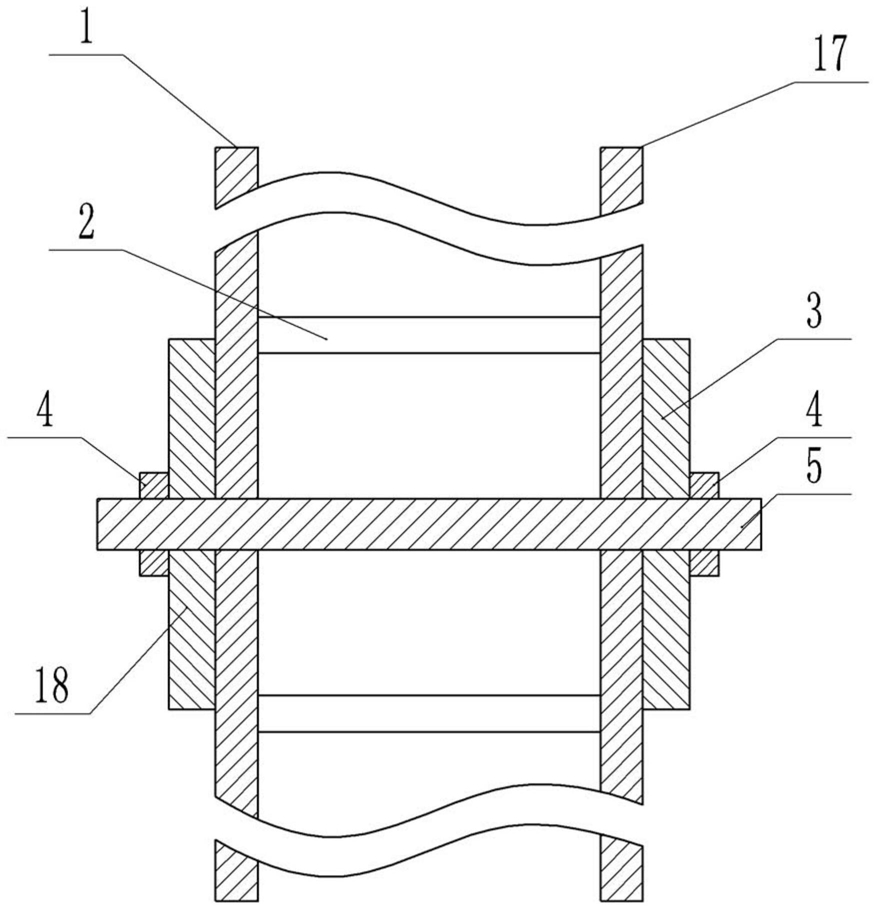

3.根据权利要求1所述的装配式建筑用节点连接组件,其特征在于:所述连接部包括第一螺杆、第一连接板、第二连接板和两个与第一螺杆配套的第一螺母,第一连接板与第一墙板的侧面接触,第二连接板和第二墙板的侧面接触,第一连接板和第二连接板位于第一墙板和第二墙板相互远离的一侧,第一连接板、第二连接板、第一墙板和第二墙板上开有对应的通孔,第一螺杆能够穿过各个通孔。

4.根据权利要求1所述的装配式建筑用节点连接组件,其特征在于:所述连接部包括第二螺杆、第一连接板、第二连接板和与第二螺杆配套的第二螺母,第一连接板与第一墙板的侧面接触,第二连接板和第二墙板的侧面接触,第一连接板和第二连接板位于第一墙板和第二墙板相互远离的一侧,第一连接板、第二连接板、第一墙板和第二墙板上开有对应的通孔,第二螺杆能够穿过各个通孔;第二螺杆的一侧开有竖直的第二凹槽,第二凹槽内固定有第二弹簧,第二弹簧的另一端连接有第二凸块,第二凸块受力能够完全位于第二凹槽内;第二凸块为楔块,楔块的斜面背向第二螺杆未开第二凹槽的一侧。

5.根据权利要求2所述的装配式建筑用节点连接组件,其特征在于:所述挡块与外杆之间通过螺钉固定连接。
