专利号: 2018222685118
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

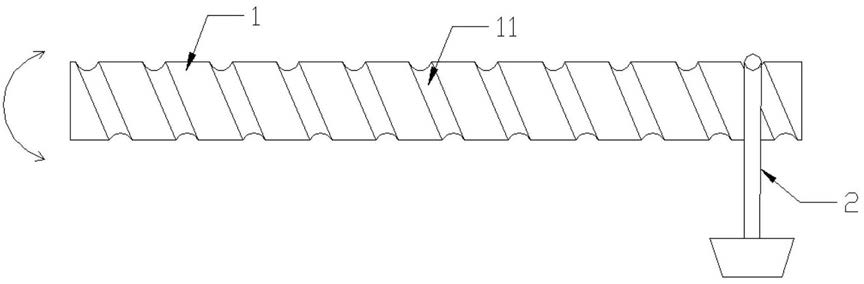

1.悬挂式螺旋轨道输送设备,其特征在于,包括:

螺旋轨道杆,所述螺旋轨道杆水平或倾斜设置,且其与转动驱动装置连接,沿所述螺旋轨道杆的长度方向在其表面上设有连续的螺纹槽;

悬挂组件,所述悬挂组件挂设于所述螺纹槽内,当所述转动驱动装置驱动所述螺旋轨道转动时,所述悬挂组件沿所述螺旋轨道杆上的螺纹槽滑动,实现所述悬挂组件的前后移动。

2.根据权利要求1所述的悬挂式螺旋轨道输送设备,其特征在于,所述悬挂组件包括:挂杆,所述挂杆挂设于所述螺纹槽内;

传输桶,所述传输桶内设有置物腔,用于传输物体;

连接杆,所述连接杆的一端与所述挂杆转动连接,其相对另一端与所述传输桶转动连接。

3.根据权利要求2所述的悬挂式螺旋轨道输送设备,其特征在于,所述连接杆的一端通过加强杆与所述传输桶转动连接,所述加强杆的截面呈L形,所述加强杆的第一连接端与所述连接杆转动连接,所述加强杆的第二连接端伸入所述传输桶的卡槽内,并通过固定件固定。

4.根据权利要求2所述的悬挂式螺旋轨道输送设备,其特征在于,所述挂杆与所述螺纹槽的接触面为向远离所述螺纹槽方向凸出的光滑弧面。

5.根据权利要求2所述的悬挂式螺旋轨道输送设备,其特征在于,所述传输桶内置有防护包裹套,用于对所述传输桶内的物体进行包裹防护。

6.根据权利要求5所述的悬挂式螺旋轨道输送设备,其特征在于,所述防护包裹套的外表面与所述传输桶的内壁可拆卸式连接。

7.根据权利要求5所述的悬挂式螺旋轨道输送设备,其特征在于,所述防护包裹套包括:包裹层以及设置于所述包裹层内的气体填充腔,所述气体填充腔与所述传输桶桶壁上的气道连通,且在所述气道上设有一个或多个弹性挡片,在所述弹性挡片上设有充气缝隙;

当设有多个所述弹性挡片时,设置于靠近所述传输桶外侧的弹性挡片的厚度大于设置于靠近所述传输桶内侧的弹性挡片的厚度;

充气枪先伸入所述气道,再从所述弹性挡片的充气缝隙中伸入所述气体填充腔,对所述气体填充腔进行充气。

8.根据权利要求7所述的悬挂式螺旋轨道输送设备,其特征在于,在所述传输桶内设有支架板,所述支架板将所述传输桶的置物腔分为内腔和外腔,所述气道设置于所述内腔的腔壁上,且所述防护包裹套上设有两个互接端,两个互接端分别从所述内腔穿过所述支架板上的通孔后伸入所述外腔,在所述两个互接端上分别设有磁性相反的磁石,而在所述支架板上设有限位块,在所述限位块上也设有磁石。

9.根据权利要求1-8任一项所述的悬挂式螺旋轨道输送设备,其特征在于,所述螺纹槽的截面为向下凹陷的弧面。

10.根据权利要求1-8任一项所述的悬挂式螺旋轨道输送设备,其特征在于,所述螺旋轨道杆的一端或其相对两端与升降驱动装置传动连接,所述升降驱动装置用于驱动所述螺旋轨道杆在水平状态和倾斜状态之间切换。
