专利号: 2018800023315
申请人: 深圳市汇顶科技股份有限公司
专利类型:其他
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-08-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种指纹检测打码装置,其特征在于,包括:指纹检测芯片,所述指纹检测芯片包括打码信号产生模块和边沿时间调整模块;

所述打码信号产生模块用以产生扩频随机打码信号,所述边沿时间调整模块用以对所述扩频随机打码信号的边沿时间进行调整,得到动态边沿打码信号。

2.根据权利要求1所述的指纹检测打码装置,其特征在于,所述打码信号产生模块包括随机信号产生模块,所述随机信号产生模块用以产生无规律的随机信号。

3.根据权利要求2所述的指纹检测打码装置,其特征在于,所述打码信号产生模块还包括幅值量化模块,所述幅值量化模块用以对所述随机信号进行数字量化,得到数字量化信号。

4.根据权利要求3所述的指纹检测打码装置,其特征在于,所述打码信号产生模块还包括脉宽调整模块,所述脉宽调整模块用以对所述数字量化信号进行脉宽调整,得到脉宽调整信号。

5.根据权利要求4所述的指纹检测打码装置,其特征在于,所述打码信号产生模块还包括扩频随机打码模块,所述扩频随机打码模块用以对所述脉宽调整信号进行扩频操作,得到所述扩频随机打码信号。所述扩频随机打码信号在一个周期内包括标准高电平和标准低电平,所述标准高电平和所述标准低电平分别为具有特定时间长度的电平,并且所述标准高电平和所述标准低电平的数目分别是固定的,所述标准高电平和所述标准低电平在一个周期内是随机分布的,所述标准高电平和所述标准低电平的总时间长度就是一个周期长度。

6.根据权利要求1所述的指纹检测打码装置,其特征在于,所述边沿时间调整模块包括边沿时间调整电路、第一电流支路和第二电流支路,所述第一电流支路或所述第二电流支路接通所述边沿时间调整电路,用以提供充电电流,并且所述第二电流支路提供的充电电流大于所述第一电流支路提供的充电电流。

7.根据权利要求6所述的指纹检测打码装置,其特征在于,所述边沿时间调整模块还包括切换开关,所述切换开关用以切换所述边沿时间调整电路与所述第一电流支路或与所述第二电流支路之间的通断,进一步控制进入所述边沿时间调整模块的所述扩频随机打码信号的边沿时间。

8.根据权利要求7所述的指纹检测打码装置,其特征在于,所述扩频随机打码信号进入所述边沿时间调整模块后,所述切换开关切换所述边沿时间调整电路与所述第一电流支路之间的通断,用以增加所述扩频随机打码信号的边沿时间;所述切换开关切换所述边沿时间调整电路与所述第二电流支路之间的通断,用以使所述扩频随机打码信号的边沿快速达到预定电平,所述预定电平为所述扩频随机打码信号的高电平或者低电平。

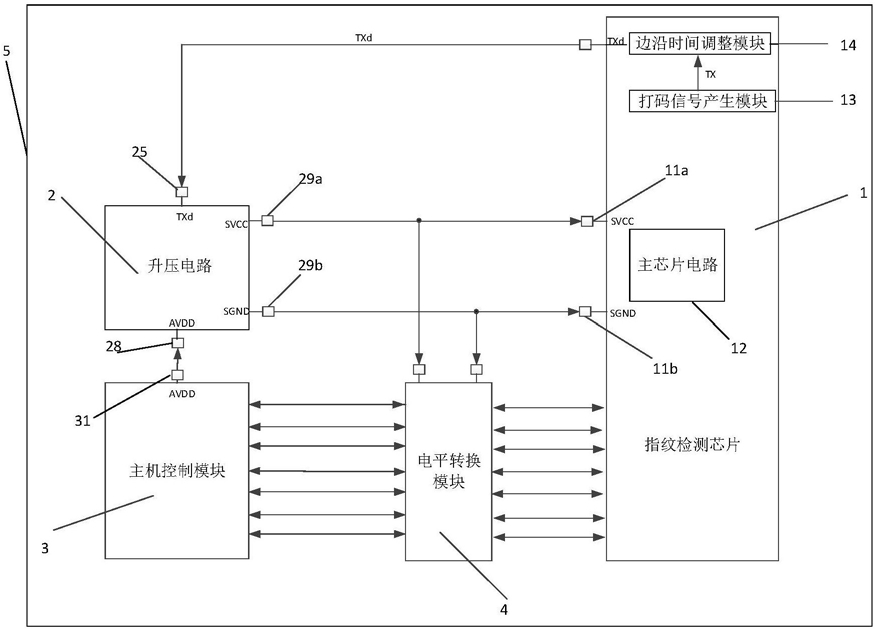

9.根据权利要求1所述的指纹检测打码装置,其特征在于,所述指纹检测芯片还包括主芯片电路,所述主芯片电路用以接收外界提供的电源信号来实现所述指纹检测芯片的正常通信和工作。

10.根据权利要求9所述的指纹检测打码装置,其特征在于,所述指纹检测打码装置还包括升压电路,所述边沿时间调整模块输出的动态边沿打码信号作为所述升压电路的输入信号,所述升压电路用以将所述动态边沿打码信号转换为两组同频的高压打码信号,分别为芯片电源信号和芯片地信号,且所述芯片电源信号与所述芯片地信号每一点的幅值之差保持恒定。所述芯片电源信号和所述芯片地信号为所述主芯片电路提供电源来保证所述指纹检测芯片的正常通信和工作。

11.根据权利要求10所述的指纹检测打码装置,其特征在于,所述升压电路包括打码信号接收端、多条升压支路以及多条电压转换支路。

所述打码信号接收端用以接收所述动态边沿打码信号;

所述多条升压支路用以将所述动态边沿打码信号的电压幅值分别进行多次升压处理,以形成两组同频的高压打码信号,并分别作为所述芯片电源信号和所述芯片地信号;

所述多条电压转换支路用以开启所述多条升压支路的升压处理状态,所述多条电压转换支路同时分别接通所述多条升压支路时,所述动态边沿打码信号的电压幅值将被提升。

12.根据权利要求11所述的指纹检测打码装置,其特征在于,所述升压电路还包括高压电源输出端和高压信号地输出端。所述高压电源输出端和所述高压信号地输出端分别用以输出所述芯片电源信号和所述芯片地信号。

13.根据权利要求10所述的指纹检测打码装置,其特征在于,所述指纹检测芯片还包括芯片电源接收端和芯片地端,所述芯片电源接收端和所述芯片地端分别用以接收所述芯片电源信号和所述芯片地信号。

14.根据权利要求12所述的指纹检测打码装置,其特征在于,所述多条电压转换支路包括第一电压转换支路、第二电压转换支路以及第三电压转换支路。

所述第一电压转换支路包括电源接收端以及第一开关,所述电源接收端与所述第一开关直接连接。所述电源接收端用以接收外界提供的模拟电源,从而为所述升压电路供电。

所述第二电压转换支路包括所述电源接收端、第一二极管以及第二开关,所述电源接收端连接所述第一二极管的正极,所述第一二极管的负极连接所述第二开关。

所述第三电压转换支路包括所述电源接收端、第二二极管以及第三开关,所述电源接收端连接所述第二二极管的正极,所述第二二极管的负极连接所述第三开关的一端,所述第三开关的另一端连接所述高压信号地输出端。

所述第四电压转换支路包括所述电源接收端以及第三二极管,所述电源接收端连接所述第三二极管的正极,所述第三二极管的负极连接所述高压电源输出端。

所述第一开关、所述第二开关和所述第三开关为第一组开关。

15.根据权利要求14所述的指纹检测打码装置,其特征在于,所述多条升压支路包括第一升压支路、第二升压支路以及第三升压支路。

所述第一升压支路包括第一电容以及第四开关。所述第一电容的负极通过所述第四开关接地,所述第一电容的负极与所述第四开关之间包含第一升压节点,所述第一电压转换支路通过所述第一开关与所述第一升压节点连接;所述第一电容的正极连接第二升压节点,所述第二升压节点连接所述第二电压转换支路,且连接在所述第一二极管的负极与所述第二开关之间。

所述第二升压支路包括第二电容以及第五开关。所述第二电容的负极通过所述第五开关接地,所述第二电容的负极与所述第五开关之间包含第三升压节点,所述第二电压转换支路通过所述第二开关与所述第三升压节点连接;所述第二电容的正极连接第四升压节点,所述第四升压节点连接所述第三电压转换支路,且连接在所述第二二极管的负极与所述第三开关之间。

所述第三升压支路包括第三电容以及第六开关。所述第三电容的负极通过所述第六开关接地,所述第三电容的负极与所述第六开关之间包含第五升压节点,所述第三电压转换支路通过所述第三开关与所述第五升压节点连接,且所述第五升压节点位于所述第三开关与所述高压信号地输出端之间;所述第三电容的正极连接第六升压节点,所述第四电压转换支路通过所述第三二极管的负极与所述第六升压节点连接,且所述第六升压节点位于所述第三二极管与所述高压电源输出端之间。

所述第四开关、所述第五开关和所述第六开关为第二组开关。

16.根据权利要求15所述的指纹检测打码装置,其特征在于,所述升压电路的输入信号还包括所述动态边沿打码信号的反向信号,所述动态边沿打码信号控制所述第一组开关,所述反向信号控制所述第二组开关。

17.根据权利要求16所述的指纹检测打码装置,其特征在于,所述反向信号由所述动态边沿打码信号经过反相器得到。

18.根据权利要求16所述的指纹检测打码装置,其特征在于,所述第一组开关和所述第二组开关都为高电平有效,所述动态边沿打码信号的高电平到来时,所述第一组开关闭合且所述第二组开关断开;所述反向信号的高电平到来时,所述第一组开关断开且所述第二组开关闭合。

19.一种指纹检测系统,其特征在于,包括权利要求1至18中任一项所述的指纹检测打码装置。

20.根据权利要求19所述的指纹检测系统,其特征在于,所述指纹检测系统还包括主机控制模块,所述主机控制模块用以给所述升压电路提供模拟电源。

21.根据权利要求20所述的指纹检测系统,其特征在于,所述指纹检测系统还包括电平转换模块,所述电平转换模块用以转换所述主机控制模块和所述指纹检测芯片之间的电平,使所述主机控制模块和所述指纹检测芯片之间的电平匹配。

22.一种电子设备,其特征在于,包括显示屏和位于所述显示屏下方的指纹检测打码装置,所述指纹检测打码装置包括如权利要求1至18中任一项所述的指纹检测打码装置。
