专利号: 2019100008595
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

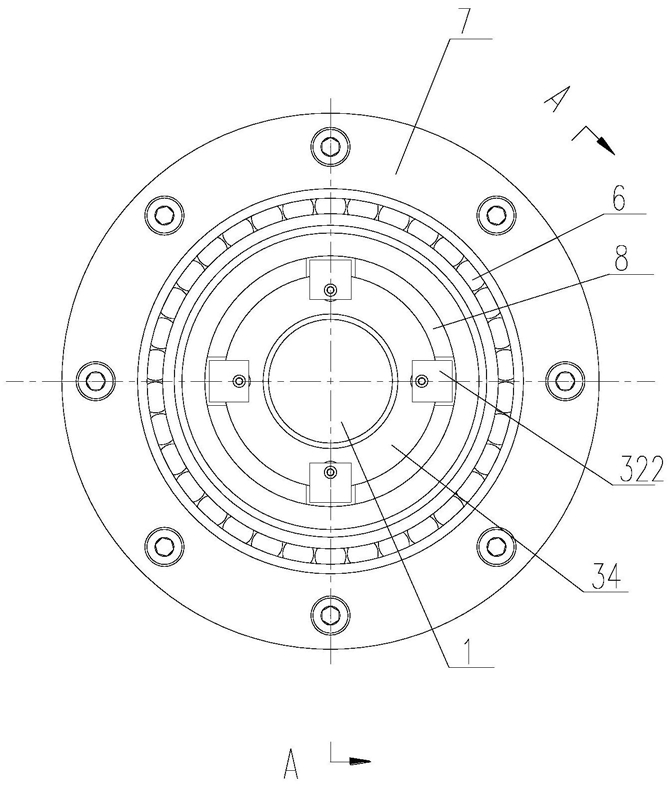

1.一种可调节轴承内圈间隙的保护轴承装置,其特征在于,包括:

转子(1);

轴承座(4),所述轴承座(4)设置在所述转子(1)的端部;

支承组件(2),所述支承组件(2)通过第一轴承(5)可转动地设置在轴承座(4)内,所述支承组件(2)间隙套设在所述转子(1)的外周,所述支承组件(2)包括支承座(21)和安装在支承座(21)内的支承件(22),所述支承件(22)至少为两个,所述支承件(22)靠近所述转子(1)设置且可相对于所述支承座(21)径向运动,所述支承件(22)和所述支承座(21)之间设置有开口;

驱动组件(3),所述驱动组件(3)通过第二轴承(6)可转动地设置在轴承座(4)内,所述驱动组件(3)包括驱动座(31)和活动设置在驱动座(31)内的驱动件(32),所述驱动件(32)与所述支承件(22)一一对应设置,所述驱动座(31)间隙套设在所述转子(1)的外周,所述驱动座(31)与所述转子(1)之间的间隙小于所述支承组件(2)与所述转子(1)之间的间隙;

所述转子(1)通过带动驱动座(31)转动进而带动驱动件(32)转动,当驱动件(32)转动至开口位置时,所述驱动件(31)在弹性件(33)的作用下插入开口中推动支承件(22)靠近并支承所述转子(1)。

2.如权利要求1所述的一种可调节轴承内圈间隙的保护轴承装置,其特征在于,所述支承组件(2)还包括弹性复位件(23),所述弹性复位件(23)为所述支承件(22)提供径向向外的作用力。

3.如权利要求2所述的一种可调节轴承内圈间隙的保护轴承装置,其特征在于,还包括安装座(24),所述安装座(24)呈弯折状,所述安装座(24)的一端延伸至所述支承件(22)的至少部分的径向内侧,所述支承件(22)和所述安装座(24)共同限位所述弹性复位件(23)。

4.如权利要求3所述的一种可调节轴承内圈间隙的保护轴承装置,其特征在于,所述开口呈楔形,所述开口的靠近所述驱动组件(3)的一端的内径大于另一端的内径。

5.如权利要求1-4任一项所述的一种可调节轴承内圈间隙的保护轴承装置,其特征在于,所述驱动座(31)内开有安装孔,所述驱动件(32)滑动设置在所述安装孔内,所述驱动件(32)的轴线平行于转子(1)的轴线,所述驱动件(32)上套设有弹性件(33),所述弹性件(33)为所述驱动件(32)提供沿其轴线朝向支承组件(2)的作用力。

6.如权利要求5所述的一种可调节轴承内圈间隙的保护轴承装置,其特征在于,所述驱动座(31)的远离支承组件(2)的一侧固定连接有驱动挡板(34),所述驱动件(32)穿过所述挡板(34)设置在所述安装孔内,所述驱动件(32)的外壁上延伸有限位块(321),所述弹性件(33)的一端抵靠在所述限位块(321)上,所述弹性件(33)的另一端抵靠在所述驱动挡板(34)上。

7.如权利要求5所述的一种可调节轴承内圈间隙的保护轴承装置,其特征在于,所述驱动件(32)的朝向支承组件(2)的一端呈球形或楔形,所述驱动件(32)的远离支承组件(2)的一端伸出驱动座(31)且设置有限位件(322)。

8.如权利要求7所述的一种可调节轴承内圈间隙的保护轴承装置,其特征在于,还包括拉杆(8),所述拉杆(8)位于所述驱动组件(3)远离所述支承组件(2)的一侧,所述驱动件(32)远离所述支承组件(2)的一端穿过所述拉杆(8)与所述限位件(322)连接。

9.如权利要求1-4、6-8任一项所述的一种可调节轴承内圈间隙的保护轴承装置,其特征在于,所述支承组件(2)和所述驱动组件(3)轴向间隔设置。

10.如权利要求9所述的一种可调节轴承内圈间隙的保护轴承装置,其特征在于,所述驱动件(32)和所述支承件(22)均为4个,4个所述驱动件(32)在所述驱动座(31)上均匀分布,4个所述支承件(22)在所述支承座(21)上均匀分布。
