专利号: 2019100015724
申请人: 山东交通学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.基于图像对比的土石坝渗漏监测诊断方法,按顺序进行以下步骤:步骤一,将电极固定在土石坝坝体上,并通过电法仪实时获取三维电阻率层析图像,取最初稳定状态下的剖面图作为图像对比的起始参照物,在此过程中,控制电极的预埋位置、图像尺寸、像素大小,使不同时段获取的三维电阻率层析图像在质量、大小、边缘性能上完全一致;

步骤二,实时传输,通过无线传输将图像数据传至PC端;

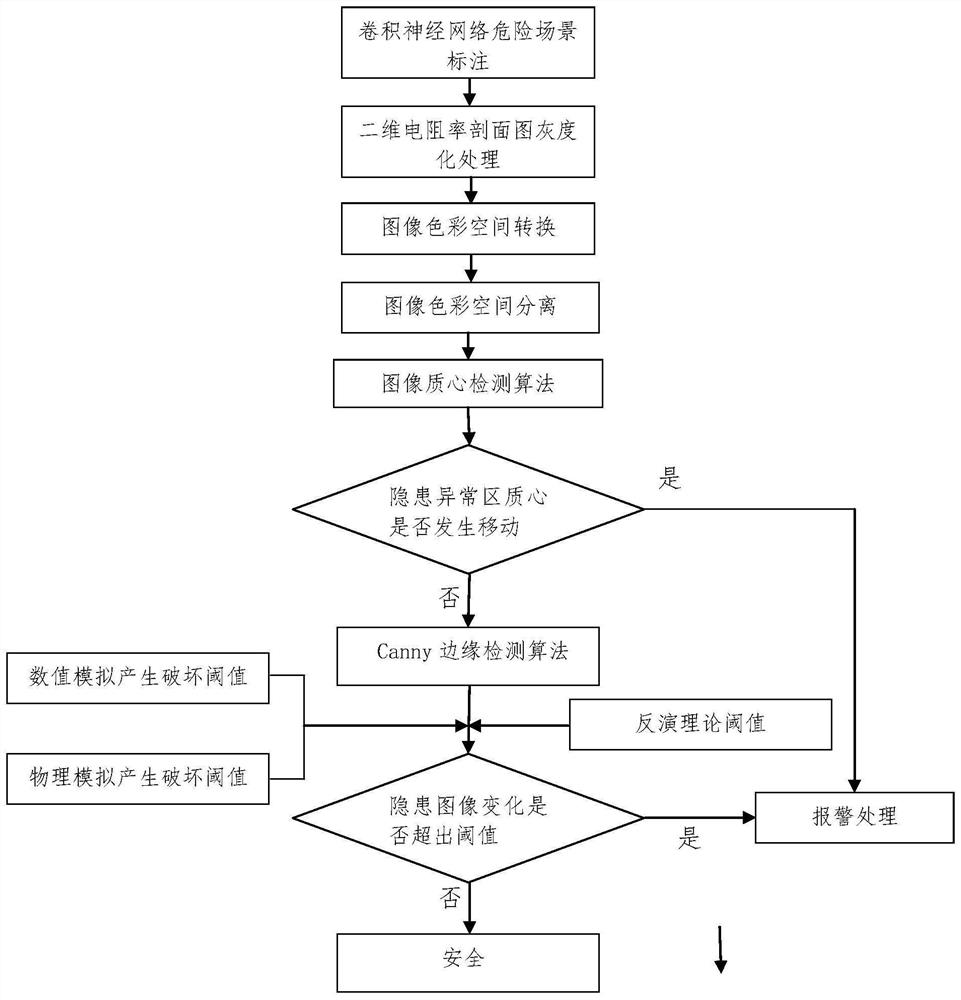

步骤三,将步骤一获得海量图像基于卷积神经网络学习进行图像筛选,将无隐患存在的图像进行排除,将隐患重叠区域重叠的图像进行删除,将具有隐患存在的图像进行场景标注,获得标本图像;

步骤四,对步骤三获得的标本图像进行二维电阻率剖面处理,并对获得的二维电阻率剖面图进行灰度化处理,得出各色彩图像边界图,步骤五,进行图像色彩空间转换;

步骤六,进行图像色彩空间分离;然后进行电阻率图像对比,其中电阻率图像对比择一选用以下方式或两种方式按照先后顺序进行组合的方式进行:方式一,通过图像质心检测算法检测标本图像中隐患异常区质心是否发生变化:若是,则,报警处理,

若否,则,断定该处测量点处于安全状态;

方式二,通过Canny边缘检测算法对经过处理的图像与破坏阀值进行对比,若:A、标本图像变化超出破坏阀值,则报警处理;

B、标本图像变化未超出破坏阀值,则,断定该处测量点处于安全状态。

2.根据权利要求1所述的基于图像对比的土石坝渗漏监测诊断方法,其特征在于,在步骤一中,现场电法仪采集的数据进行三维正反演成像或三维正演成像处理。

3.根据权利要求1所述的基于图像对比的土石坝渗漏监测诊断方法,其特征在于,步骤一中,所述三维电阻率层析图像为正演图像或者反演图像中的一种。

4.根据权利要求1所述的基于图像对比的土石坝渗漏监测诊断方法,其特征在于,步骤二中,所述无线传输中,在电法仪和平板电脑之间通过蓝牙进行数据传输,在平板电脑和PC终端之间使用4G传输。

5.根据权利要求1所述的基于图像对比的土石坝渗漏监测诊断方法,其特征在于,在步骤三中,按照感官权值比重法计算灰度值Gray后重新对图像进行原位一一对应即完成图像灰度化处理。

6.根据权利要求1所述的基于图像对比的土石坝渗漏监测诊断方法,其特征在于,所述破坏阀值是最初稳定时的二维图像至破坏时的二维图像区间内的系列图像。

7.根据权利要求1所述的基于图像对比的土石坝渗漏监测诊断方法,其特征在于,所述图像色彩空间转换是指由色彩模式表示的RBG图像转换为由颜色特性表示的HSV图。
