专利号: 2019100041273
申请人: 青海大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般机械振动的发生或传递
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

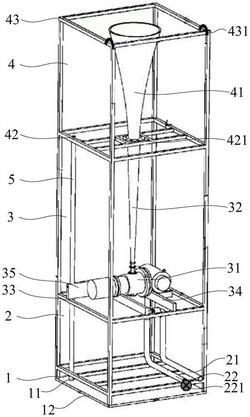

1.一种声发射单元体结构,其特征在于,包括从下至上依次设置的:

货叉舱,所述货叉舱内设有用于叉车搬运的货叉架;

管道舱,所述管道舱内设有进气管道和引气管道;

设备舱,所述设备舱内设有旋笛和第一截号筒,所述旋笛的出气端与所述第一截号筒的进气端连通,所述旋笛的第一进气端与所述进气管道连通,所述旋笛的第二进气端与所述引气管道连通;

拢声舱,所述拢声舱内设有第二截号筒,所述第二截号筒的进气端与所述第一截号筒的出气端连通。

2.根据权利要求1所述的声发射单元体结构,其特征在于,所述拢声舱和所述设备舱之间通过上安装框分隔,所述设备舱和所述管道舱之间通过下安装框分隔,所述管道舱和所述货叉舱之间通过底框分隔。

3.根据权利要求2所述的声发射单元体结构,其特征在于,所述上安装框上设有安装盘,所述第二截号筒通过一法兰盘固定在所述安装盘的第一端,所述第一截号筒通过另一法兰盘固定在所述安装盘的第二端,两个所述法兰配合所述安装盘形成紧固结构。

4.根据权利要求1所述的声发射单元体结构,其特征在于,还包括:蒙皮;所述蒙皮通过铆接方式固定,通过垫圈固定在所述货叉舱、所述管道舱、所述设备舱和所述拢声舱的四周。

5.根据权利要求2所述的声发射单元体结构,其特征在于,还包括:排水管,所述排水管穿过所述管道舱和所述设备舱,所述排水管的入水口设置在所述拢声舱的底面,所述排水管的出水口设置在所述货叉舱的底面。

6.根据权利要求1所述的声发射单元体结构,其特征在于,所述第一截号筒和所述第二截号筒均沿竖直方向依次设置在所述设备舱和所述拢声舱内,所述第二截号筒距所述拢声舱的顶部的距离为100~500mm,所述旋笛通过安装底座和垫片固定在所述设备舱内。

7.根据权利要求1所述的声发射单元体结构,其特征在于,所述旋笛内设有控制装置,所述控制装置内设有有线或无线传输装置,以使所述旋笛可通过智能终端实现有线或无线控制。

8.根据权利要求1所述的声发射单元体结构,其特征在于,还包括:防雨篷布,所述防雨篷布通过绳索可活动的设置在所述拢声舱的顶部。

9.根据权利要求1所述的声发射单元体结构,其特征在于,所述拢声舱的顶部设有至少一个吊耳。

10.根据权利要求1所述的声发射单元体结构,其特征在于,所述货叉舱、所述管道舱、所述设备舱和所述拢声舱均由2~5mm的方形钢管或不锈钢管制成,所述货叉舱、所述管道舱、所述设备舱和所述拢声舱之间设有内置角铁采用贯通螺栓形式连接。
