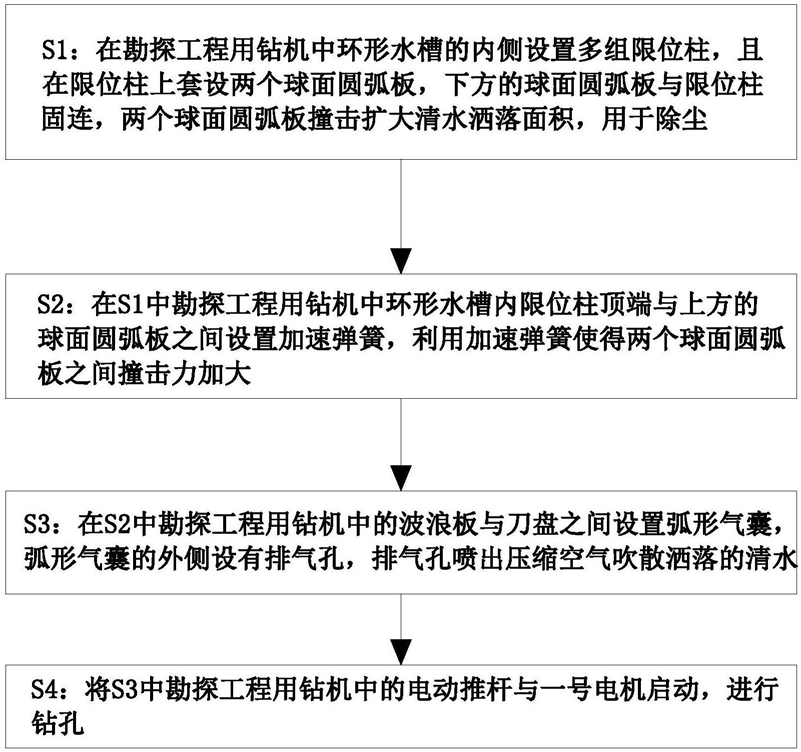

1.一种勘探孔钻探方法，其特征在于：该方法包括如下步骤：

S1：在勘探工程用钻机中环形水槽的内侧设置多组限位柱，且在限位柱上套设两个球面圆弧板，下方的球面圆弧板与限位柱固连，两个球面圆弧板撞击扩大清水洒落面积，用于除尘；

S2：在S1中勘探工程用钻机中环形水槽内限位柱顶端与上方的球面圆弧板之间设置加速弹簧，利用加速弹簧使得两个球面圆弧板之间撞击力加大；

S3：在S2中勘探工程用钻机中的波浪板与刀盘之间设置弧形气囊，弧形气囊的外侧设有排气孔，排气孔喷出压缩空气吹散洒落的清水；

S4：将S3中勘探工程用钻机中的电动推杆与一号电机启动，进行钻孔；

所述S1至S4中的勘探工程用钻机包括包括机架(1)、刀盘(3)和锁定模块(6)；所述机架(1)的顶部安装有控制器(11)，机架(1)内侧的顶部安装有两个电动推杆(12)，且两个电动推杆(12)的底端均与电机连接座(2)固连；所述电机连接座(2)的底部安装有一号电机(21)，且一号电机(21)通过转轴与刀盘(3)传动连接；所述刀盘(3)的内侧转动连接有两个呈十字型上下摆布的丝杆(33)，其中，一个丝杆(33)的中部套设蜗轮，另一个丝杆(33)的中部套设蜗杆，且蜗轮与蜗杆啮合，刀盘(3)的内侧安装有二号电机(34)，刀盘(3)上对应两个丝杆(33)位置处开设有四组滑动凹槽(35)；所述二号电机(34)与一个丝杆(33)传动连接；

所述丝杆(33)的两端均设有连接块(331)，丝杆(33)用于带动连接块(331)移动，且任意相邻两组连接块(331)之间均固连弧形弹性板(8)；所述滑动凹槽(35)内设有滑块(38)；所述滑块(38)的底端固连切刀(31)，滑块(38)的一侧与刀盘(3)的内壁之间固连复位弹簧(39)，另一侧与弧形弹性板(8)相接触；所述弧形弹性板(8)用于推动滑块(38)移动；所述控制器(11)用于控制两个电动推杆(12)的伸展与收缩；所述滑块(38)与滑动凹槽(35)之间设有锁定模块(6)，且锁定模块(6)用于对滑块(38)的位置进行锁定。

2.根据权利要求1所述的一种勘探孔钻探方法，其特征在于：所述锁定模块(6)包括一号齿板(61)、二号齿板(62)、齿轮(63)、嵌入单元(7)和配重球(64)；所述刀盘(3)的内部位于滑动凹槽(35)的一侧开设有一号空腔(36)，刀盘(3)的内部位于一号空腔(36)的一侧设有嵌入单元(7)，刀盘(3)的内部位于嵌入单元(7)的下方开设有二号空腔(37)，且二号空腔(37)的内部布置有配重球(64)；所述一号空腔(36)的顶部设有一号齿板(61)，一号空腔(36)的底部设有二号齿板(62)，一号空腔(36)的中部设有齿轮(63)，且齿轮(63)与一号齿板(61)和二号齿板(62)均啮合；所述一号齿板(61)的一侧均布多个用于锁定滑块(38)的卡齿；所述二号齿板(62)上开设有嵌入孔，二号齿板(62)与一号空腔(36)的内壁之间设有挤压弹簧(621)，且挤压弹簧(621)用于使二号齿板(62)复位；所述嵌入单元(7)的底端固连拉绳，且拉绳的一端穿过嵌入孔与配重球(64)固连。

3.根据权利要求2所述的一种勘探孔钻探方法，其特征在于：所述嵌入单元(7)包括拉伸弹簧(71)和嵌入块(72)；所述拉伸弹簧(71)的一端与刀盘(3)的内壁固连，拉伸弹簧(71)的另一端与嵌入块(72)固连；所述嵌入块(72)的底端与拉绳固连，嵌入块(72)用于与二号齿板(62)上的嵌入孔卡接。

4.根据权利要求1所述的一种勘探孔钻探方法，其特征在于：所述弧形弹性板(8)的内侧设有两个挤压气囊(81)，且两个挤压气囊(81)布置在滑块(38)的两侧，两个挤压气囊(81)用于对切刀(31)除尘。

5.根据权利要求1所述的一种勘探孔钻探方法，其特征在于：所述刀盘(3)的顶部设有三组薄钢片(4)，且三组薄钢片(4)的顶端均与环形水槽(5)固连；所述电机连接座(2)的底部固连竖杆(22)，且竖杆(22)的底端固连橡胶杆(23)，电机连接座(2)上设有用于对环形水槽(5)进行供水的供水管(24)，且供水管(24)的一端与机架(1)上设置的橡胶软管连通；所述橡胶杆(23)水平布置，橡胶杆(23)的一端与薄钢片(4)相接触，橡胶杆(23)用于拨动薄钢片(4)振动；所述橡胶软管用于对供水管(24)进行供水。

6.根据权利要求5所述的一种勘探孔钻探方法，其特征在于：所述刀盘(3)的顶部对应三组薄钢片(4)位置处均设有波浪板(32)；所述波浪板(32)与橡胶杆(23)相接触，波浪板(32)用于使得橡胶杆(23)上下运动。
