专利号: 2019100063770
申请人: 潘世澄
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

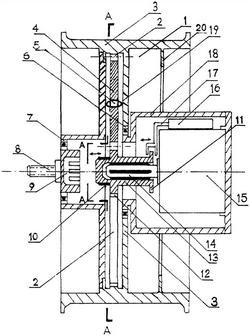

1.一种电动飞行汽车的轮毂电机,包括轮毂电机(1)、内花键轴套(13)、行星式过渡齿轮(4)、内花键套(9)和电机外壳(18),其特征在于:所述的轮毂电机(1)内设置有轮毂(3),轮毂(3)有2#轴承(7)连接着内花键套(9)和有1#轴承(6)连接着电机外壳(18)、还设置有内圈齿轮(2)和刹车片(20);所述的内花键轴套(13)、行星式过渡齿轮(4)和内花键套(9)构成了变档变速组合,其中内花键轴套(13)上设置有轴套环(11)、主动齿轮(12)和外花键端轴(10),行星式过渡齿轮(4)上设置有支承轴套(5)和支承钢珠(19),内花键套(9)前端设置有涡轮风扇螺杆(8);所述的电机外壳(18)内设置有驱动电机(15)和直线电机(16),驱动电机(15)的外花键转轴(14)与内花键轴套(13)实现动配合,直线电机(16)设置有拨叉(17)可推动轴套环(11)带动内花键轴套(13)在外花键转轴(14)上左右滑动;具体方法是:当轮毂电机带动电动汽车行驶时,启动直线电机(16)带动拨叉(17)推动轴套环(11),把内花键轴套(13)推到主动齿轮(12)与行星式过渡齿轮(4)啮合的位置上,驱动电机(15)的转动通过外花键转轴(14)传动内花键轴套(13)、内花键轴套(13)上的主动齿轮(12)传动行星式过渡齿轮(4)、行星式过渡齿轮(4)传动内圈齿轮(2),从而带动轮毂(3)减速转动;当轮毂电机(1)需要静止时,直线电机(16)带动拨叉(17)推动轴套环(11)把内花键轴套(13)推到主动齿轮(12)与行星式过渡齿轮(4)分离的位置;当轮毂电机(1)带动电动汽车飞行时,直线电机(16)带动拨叉(17)推动轴套环(11),把内花键轴套(13)推进到外花键端轴(10)插入内花键套(9)内的位置,此时驱动电机(15)直接带动涡轮风扇螺杆(8)高速转动,涡轮风扇螺杆(8)安装上涡轮风扇即可产生升力。
