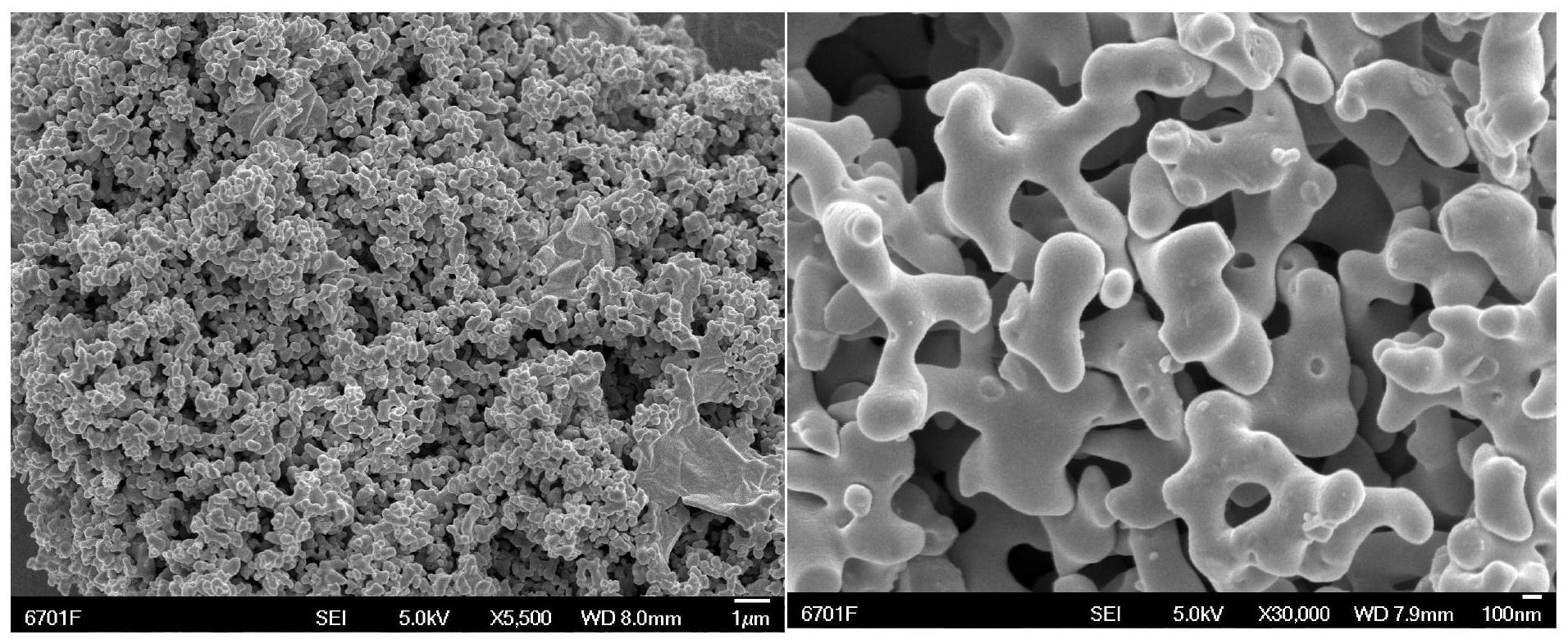

1.一种3D交联的珊瑚状钒酸镍纳米材料的制备方法，其特征在于，该方法为：将钒源与镍源在离子液体中进行合成反应，得到3D交联的珊瑚状钒酸镍纳米材料。

2.根据权利要求1所述的一种3D交联的珊瑚状钒酸镍纳米材料的制备方法，其特征在于，所述钒源为偏钒酸铵或五氧化二钒；所述镍源为硝酸镍、氯化镍、醋酸镍或硫酸镍；所述离子液体为[Bmim]Br、[Bmim]PF6、[Bmim]BF4、[Bmim]Tf2N、[Bmim]CF3SO3、[Emim]Br、[Emim]PF6、[Emim]BF4、[Emim]Tf2N、[Emim]CF3SO3、氯化胆碱/尿素低共熔混合物、氯化胆碱/丁二酸低共熔混合物或氯化胆碱/草酸低共熔混合物。

3.根据权利要求2所述的一种3D交联的珊瑚状钒酸镍纳米材料的制备方法，其特征在于，所述氯化胆碱/尿素低共熔混合物中尿素与氯化胆碱的摩尔比为(0.3～0.6)：1，氯化胆碱/丁二酸低共熔混合物中丁二酸与氯化胆碱的摩尔比为(0.3～1)：1，氯化胆碱/草酸低共熔混合物中草酸与氯化胆碱的摩尔比为(0.3～1)：1。

4.根据权利要求1所述的一种3D交联的珊瑚状钒酸镍纳米材料的制备方法，其特征在于，所述3D交联的珊瑚状钒酸镍纳米材料的比表面积为50m2/g～150m2/g。

5.根据权利要求2或3所述的一种3D交联的珊瑚状钒酸镍纳米材料的制备方法，其特征在于，所述合成反应的条件为：反应温度为100℃～210℃，反应时间为5h～144h，反应压强为常压，钒源中的钒原子与离子液体的摩尔比为1：(5～80)，钒源中的钒原子与镍源摩尔比为1：(0.5～5)。

6.根据权利要求5所述的一种3D交联的珊瑚状钒酸镍纳米材料的制备方法，其特征在于，所述合成反应的条件为：反应温度为150℃～200℃，反应时间为72h～96h，反应压强为常压，钒源中的钒原子与离子液体的摩尔比为1：(40～80)，钒源中的钒原子与镍源摩尔比为1：(1～2)。

7.根据权利要求6所述的一种3D交联的珊瑚状钒酸镍纳米材料的制备方法，其特征在于，所述合成反应的条件为：反应温度为180℃，反应时间为72h，反应压强为常压，钒源中的钒原子与离子液体的摩尔比为1：80，钒源中的钒原子与镍源的摩尔比为1：1.5。

8.一种如权利要求1所述的制备的一种3D交联的珊瑚状钒酸镍纳米材料的电化学应用，其特征在于：

将制备得到的3D交联的珊瑚状钒酸镍纳米材料在温度为300℃～550℃的空气气氛中焙烧2h～8h，得到活性相，用作电极材料，应用于锂离子电池。
