专利号: 2019100071423
申请人: 中国矿业大学
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种以房间为单元的住宅建筑预制叠合楼板标准化设计方法,其特征在于,采用模块化设计方法,将一个房间的预制叠合楼板组合看作一个整体,编制以房间为单元的住宅建筑预制叠合楼板标准设计图集,具体步骤是:1)住宅建筑样本房间分析,尺寸归并与概率统计;2)选择标准房间单元;3)将标准房间的楼板拆分为预制叠合板;4)标准预制叠合楼板的优化设计;

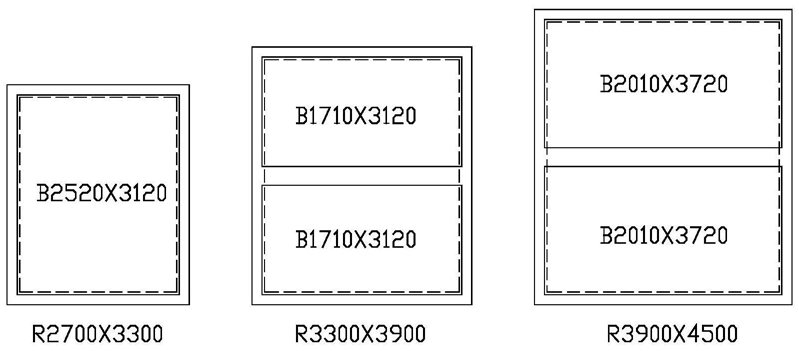

图集的第一部分给出不同规格的标准房间单元,标准房间的楼板由一块或多块标准预制叠合板组合而成;图集第二部分给出标准预制叠合板单元的示意图;利用标准设计图集进行住宅建筑楼板标准化设计;

其中所述住宅建筑样本房间分析,尺寸归并与概率统计的具体步骤是:

1)收集住宅建筑样本,将住宅建筑的房间按功能分类;从样本中剔除形状不规则的房间、楼板有大量穿孔和预埋的房间以及适合单独做标准化设计的房间,剩余房间中形状为矩形的规则房间,不区分房间功能均作为统计样本房间;

2)记录统计样本房间的长宽尺寸,将统计样本房间的长宽尺寸按照就近归并的原则向

300mm模数尺寸归并;

3)所有统计样本房间的长宽尺寸归并后,统计出各种长宽尺寸房间在统计建筑中出现的概率,并按大概率至小概率排序。

2.根据权利要求1所述的一种以房间为单元的住宅建筑预制叠合楼板标准化设计方法,其特征在于,所述选择标准房间单元的具体步骤是:

1)根据图集编制的规模,确定标准房间单元的数量n;

2)根据概率统计结果,选取出现概率最大的前n个房间作为收入图集的标准房间单元的规格。

3.根据权利要求1所述的一种以房间为单元的住宅建筑预制叠合楼板标准化设计方法,其特征在于,所述将标准房间的楼板拆分为预制叠合板的具体拆分规则为:a)预制叠合板长度不大于6m;

b)预制叠合板宽度不大于3m;

c)确定标准房间周边的墙、梁的宽度均为200mm;

d)预制叠合板边缘深入房间周边墙、梁支撑构件边缘的长度为10mm;

e)同一房间内,多块预制叠合板之间的拼缝宽度为300mm。

4.根据权利要求1所述的一种以房间为单元的住宅建筑预制叠合楼板标准化设计方法,其特征在于,所述标准预制叠合楼板的优化设计的具体步骤是:

1)以一个房间为整体,对标准房间拆解出的预制叠合板进行配筋设计,标准房间的长宽比大于3时,房间楼板按单向板进行设计;其它情况,房间楼板按双向板进行设计;

2)确定预制叠合板的配筋后,再对预制叠合板进行构造、吊装、支撑、预埋管线的深化设计和优化设计;

3)对预制叠合板进行编号。

5.根据权利要求1所述的以房间为单元的住宅建筑预制叠合楼板标准设计图集,其特征在于,所述标准设计图集中还给出各种规格预制叠合板在建筑中出现概率由大到小的排序,各种规格预制叠合板的出现概率根据房间样本统计的结果计算得到。
